승강기인재개발원 비상구출운전 XR 강의 콘텐츠 구축

승강기인재개발원 비상구출운전 XR 강의 콘텐츠 구축

승강기 사고 시 대응 능력 향상을 위한 제조사별 맞춤형 비상구출 훈련 솔루션

"지루한 매뉴얼 암기보다 한 번의 XR 체험이 훨씬 효과적입니다"

실제 환경 위에 구현된 가상 제어반을 통해 비상 구조 절차를 완벽하게 숙달합니다. 승강기인재개발원의 비상구출운전 XR 콘텐츠는 승강기 고장 시 구조자가 반드시 거쳐야 할 핵심 공정을 혼합현실(MR) 환경에서 실습하는 직무 교육 솔루션입니다. 실제 고압 설비 조작에 따른 사고 위험 없이, 국내 주요 제조사별 제어반의 각기 다른 조작 방식을 반복 훈련하여 현장 대응 역량을 강화할 수 있습니다.

교육생이 말하는 XR 승강기 구조 실습 인터뷰

현장감 넘치는 실습 환경	안전한 반복 학습	실전 같은 몰입감
실제 승강기 제어반과 똑같은 가상 장비를 직접 만지며 배울 수 있어 이질감이 전혀 느껴지지 않았습니다.	사고 위험이 있는 실제 기계 대신 XR 환경에서 마음껏 조작해 볼 수 있어, 실수에 대한 두려움 없이 완벽한 순서를 익힐 수 있었습니다.	전원을 차단하는 순간부터 갇혀있던 승객을 안전하게 밖으로 안내하는 마지막 단계까지, 실제 구조 대원이 된 것 같은 책임감과 몰입감을 경험했습니다.

Interview

승강기안전공단 교수진

"손끝으로 익히는 안전 수칙, 텍스트가 아닌 경험이 됩니다." (승강기안전공단 A교수)

승강기 비상구출은 아주 세밀한 조작 순서가 생명입니다. 예전에는 두꺼운 매뉴얼을 외우게 하는 것이 최선이었지만, 이제는 학생들이 XR 기기를 쓰고 실제 제어반 앞에 서게 됩니다. 가상 환경의 스위치를 직접 올리고 내리며 몸으로 익히는 과정을 보니 교육자로서 확신이 들더군요. 비록 기기 사양에 따라 배경이 흑백으로 보일 때도 있지만, 핵심 인터랙션은 명확하게 전달되어 교육의 본질에는 전혀 지장이 없습니다.

"실제 장비 조작의 두려움을 없애고, 반복 훈련으로 완벽을 기합니다." (승강기관련학과 B교수)

학생들이 실제 고압 제어반이나 브레이크 장비를 처음 대할 때 느끼는 막연한 두려움이 교육의 걸림돌이 되곤 했습니다. 하지만 삼우이머션이 구축한 이 시스템은 안전한 가상 환경에서 마음껏 실수하고 다시 해볼 수 있는 기회를 줍니다. 특히 TK, 오티스, 현대 등 제조사별로 다른 미세한 조작 차이를 하나의 기기에서 모두 경험할 수 있다는 점이 정말 놀랍습니다. '재밌게 실습하다 보니 어느새 절차를 다 외웠다'는 학생들의 반응을 볼 때마다 XR 인프라 도입의 보람을 느낍니다.

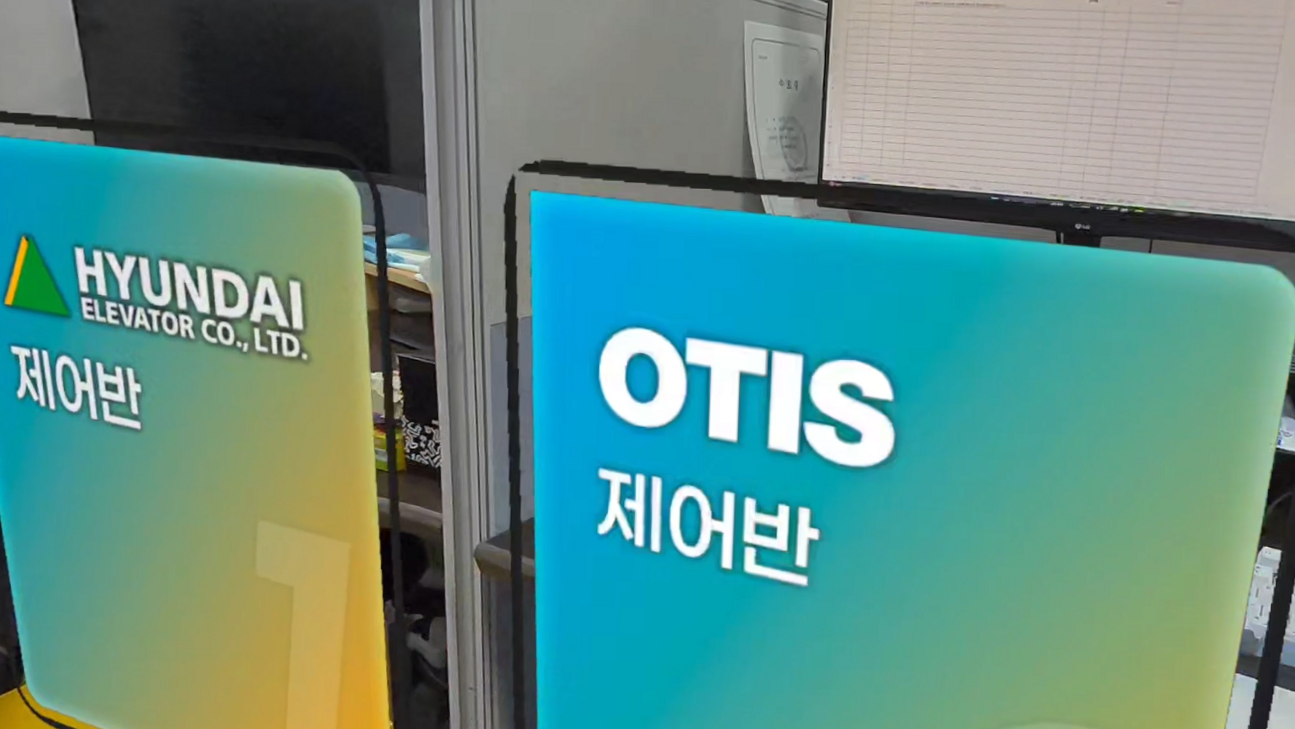

승강기 비상구출운전 XR 콘텐츠 구성

제조사별 제어반 특성을 반영한 3종의 비상구출 훈련 시나리오 제공

HYUNDAI 제어반	OTIS 제어반	TK 제어반
비상(E-INS) 스위치 전환	ERO 스위치 전환	수동모드 전환

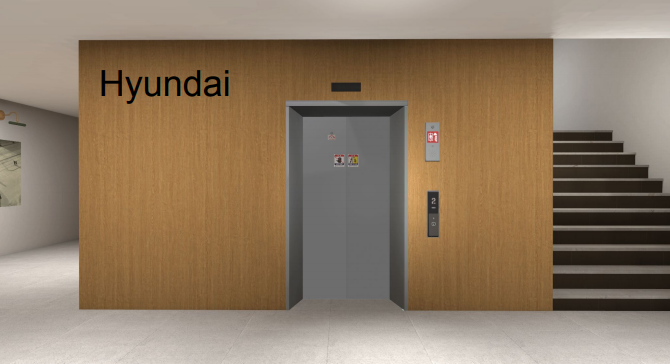

01. HYUNDAI 제어반

1-1 조작 장소

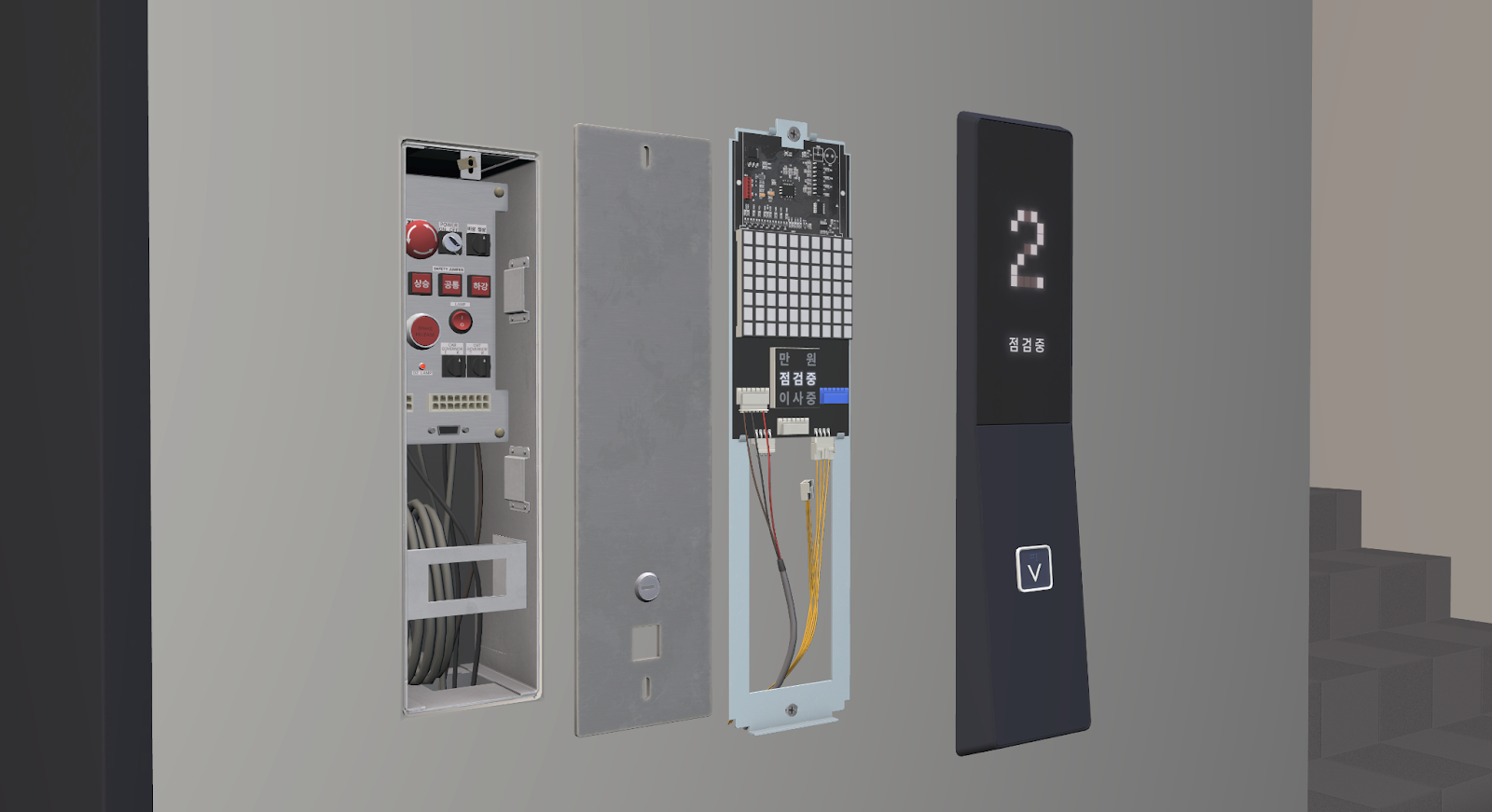

외부 호출 버튼 커버를 열어 내부에 위치한 '간이 조작반'을 통해 작업을 수행합니다.

1-2 수동 전환

전환 스위치를 비상(E-INS) 모드로 변경하여 수동 제어 상태를 확보합니다.

1-3 높이 조절

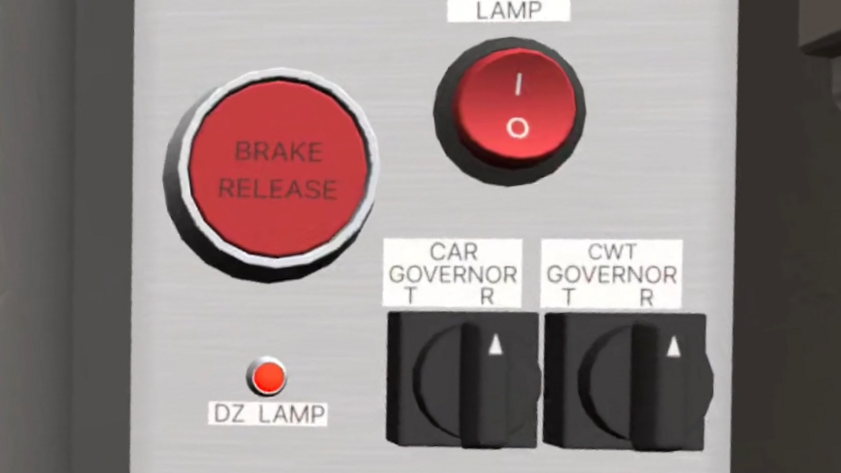

별도의 키 유지 없이 브레이크 개방(BRAKE RELEASE) 버튼을 반복적으로 눌러 승강기의 높이를 조절합니다.

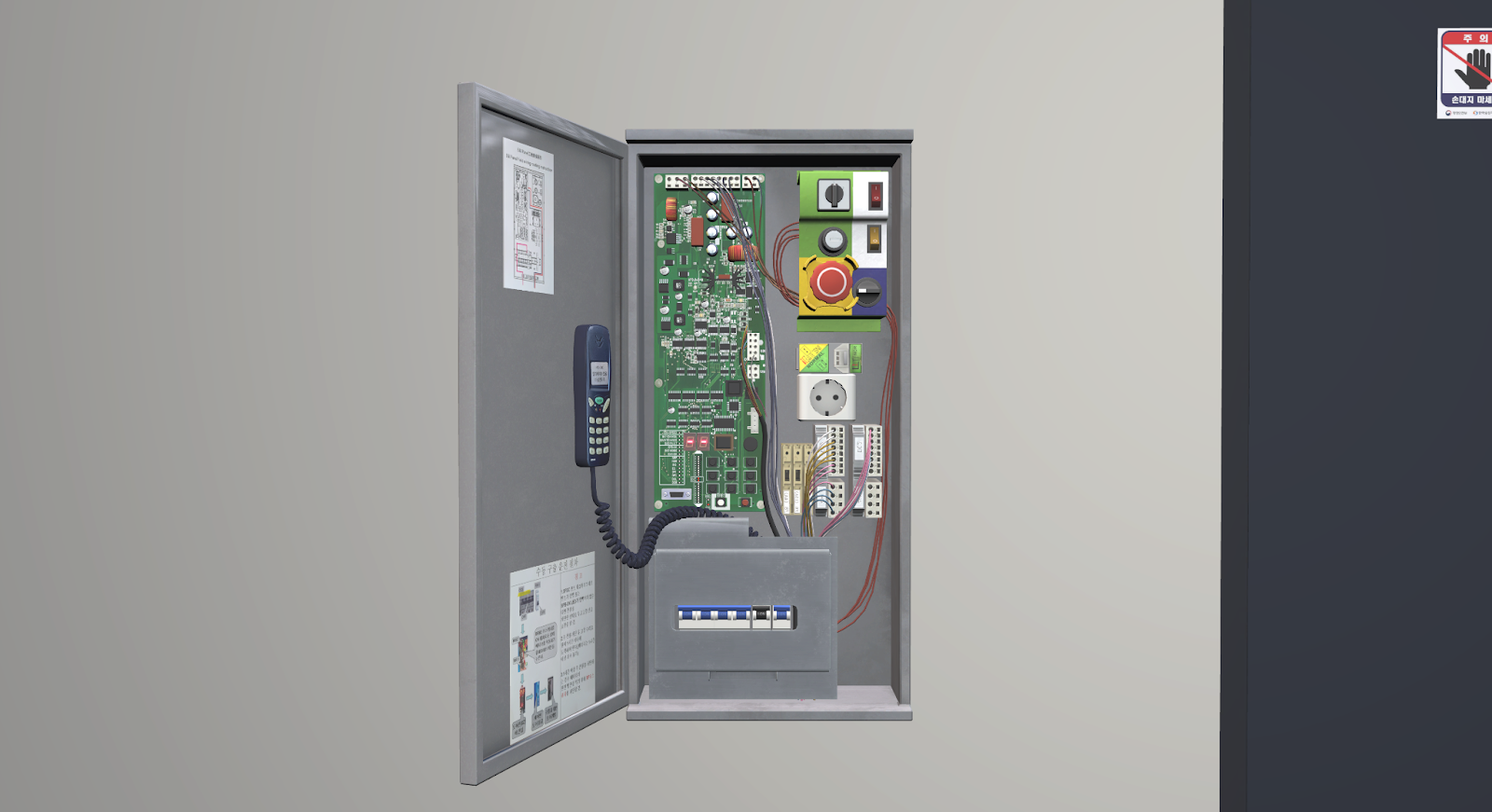

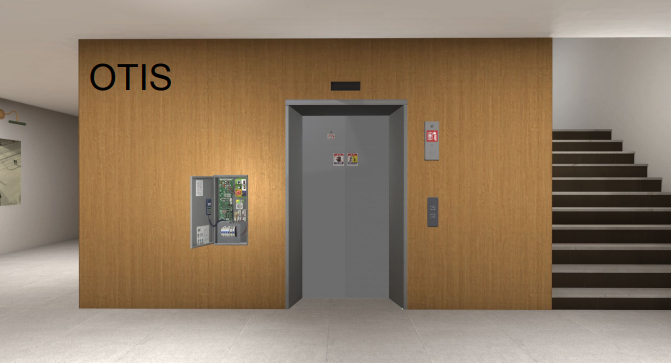

02. OTIS 제어반

1-1 수동 전환

조작 전 ERO 스위치를 돌려 시스템을 수동운전 상태로 전환하는 절차가 포함됩니다.

1-2 전원 차단

하단 보호커버를 먼저 제거한 뒤 주전원 차단기(OCB)를 조작하여 전력을 차단합니다.

1-3 높이 조절

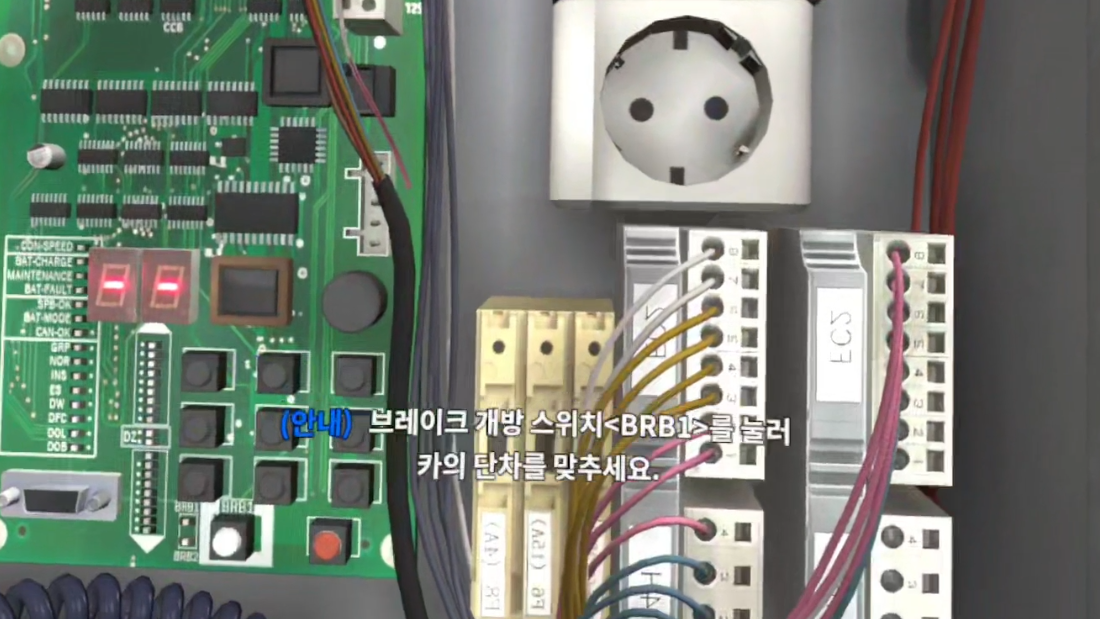

전용키를 특정 홀(BRB2)에 삽입하여 돌린 상태를 유지하며 브레이크 개방 스위치(BRB1)를 조작하는 이중 조작 방식을 실습합니다.

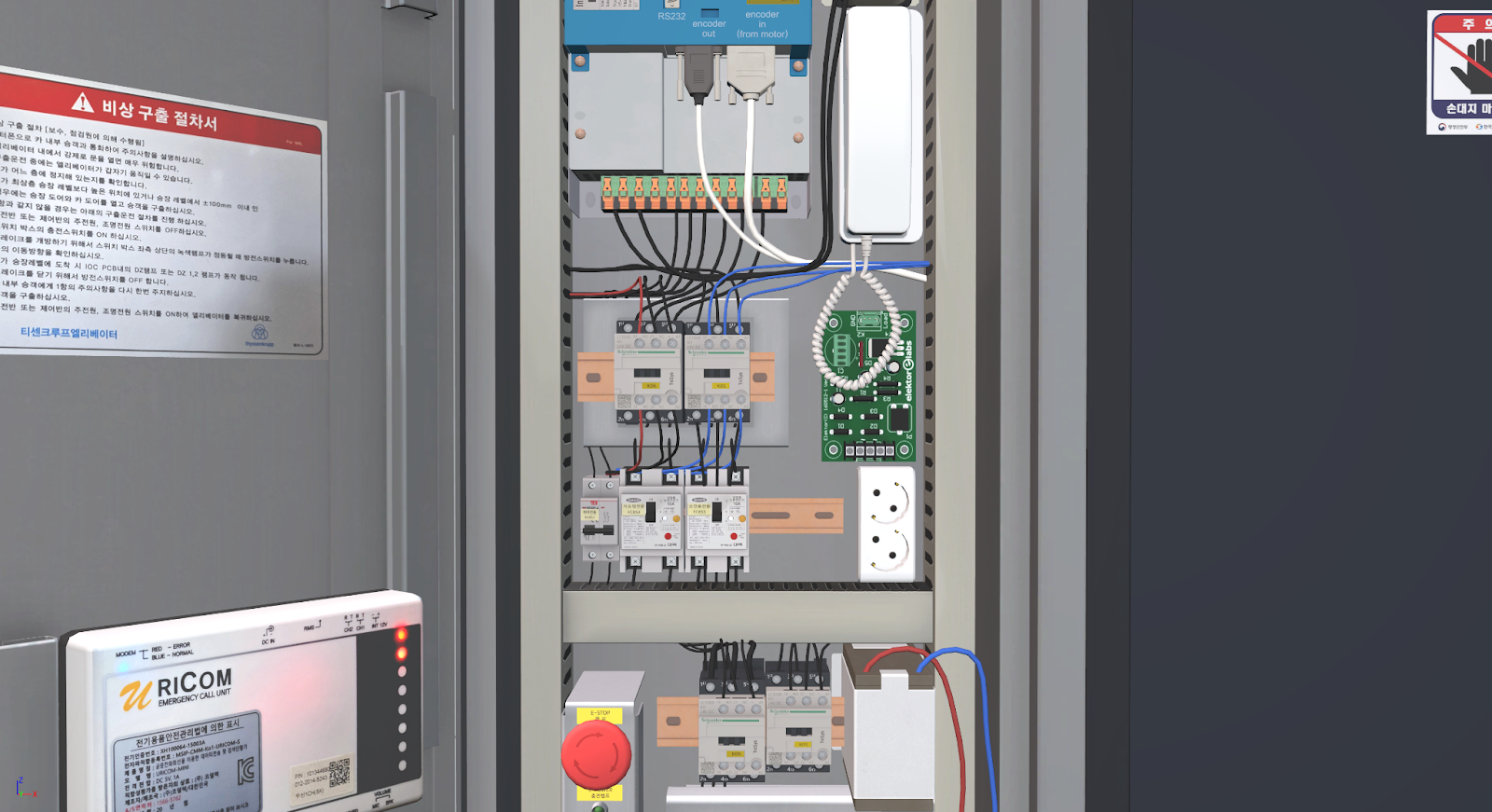

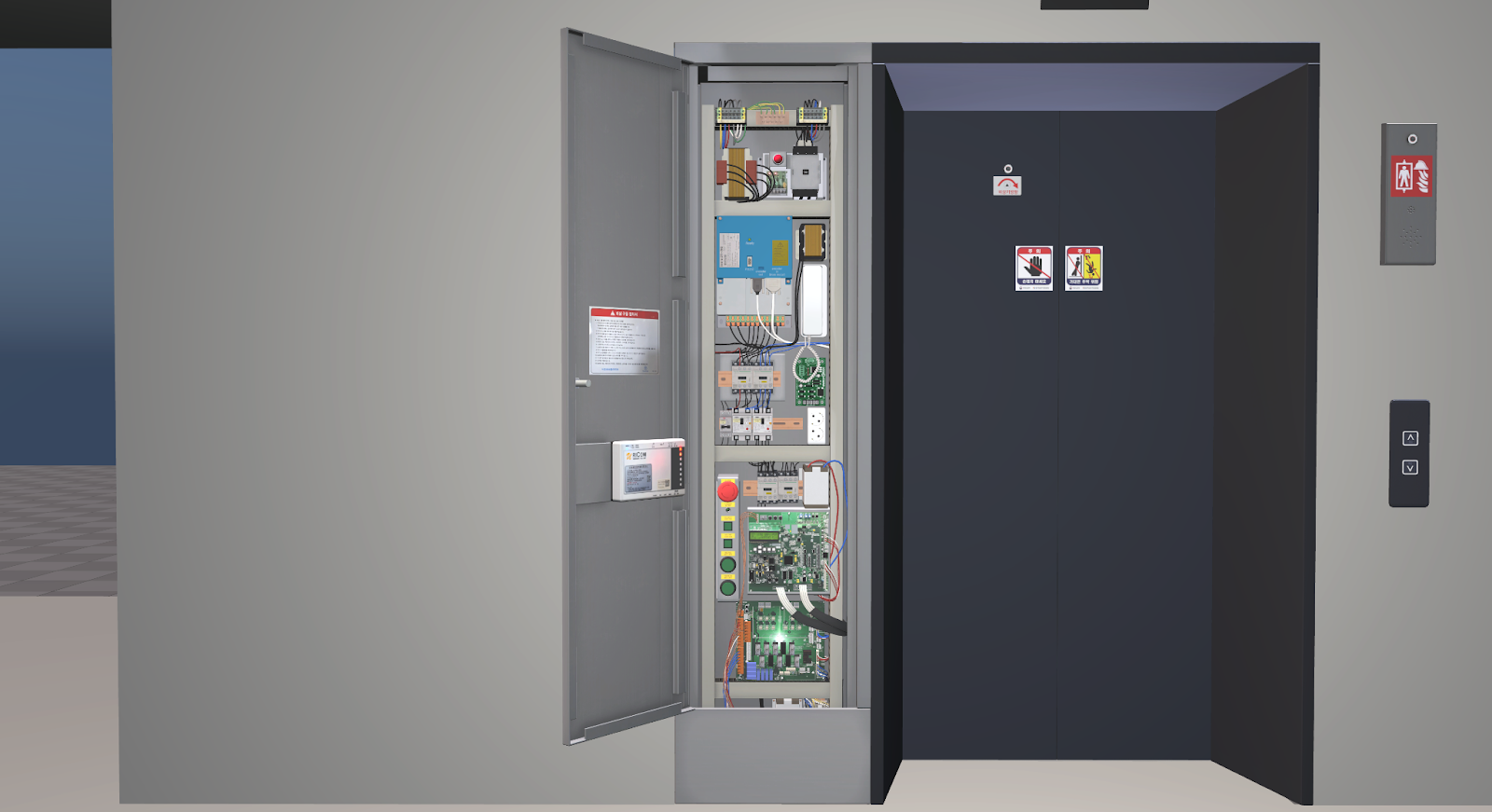

03. TK 제어반

1-1 조작 장소

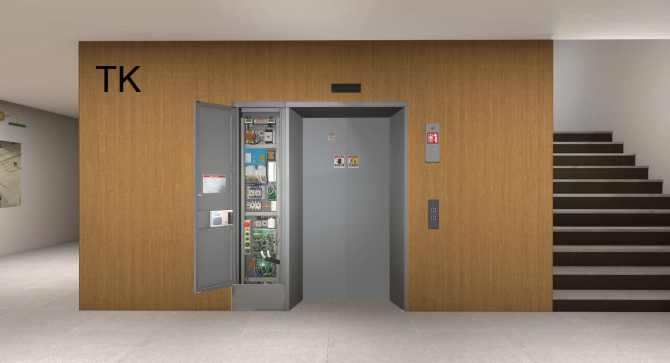

승강장 문 옆에 위치한 메인 제어반에서 실습을 진행합니다.

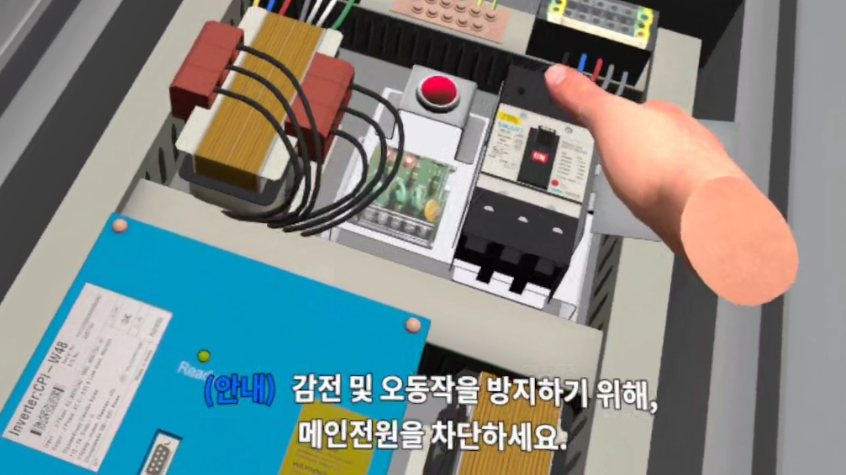

1-2 전원 차단

차단기 스위치를 내려 메인 전원 및 조명을 차단하여 안전을 확보합니다.

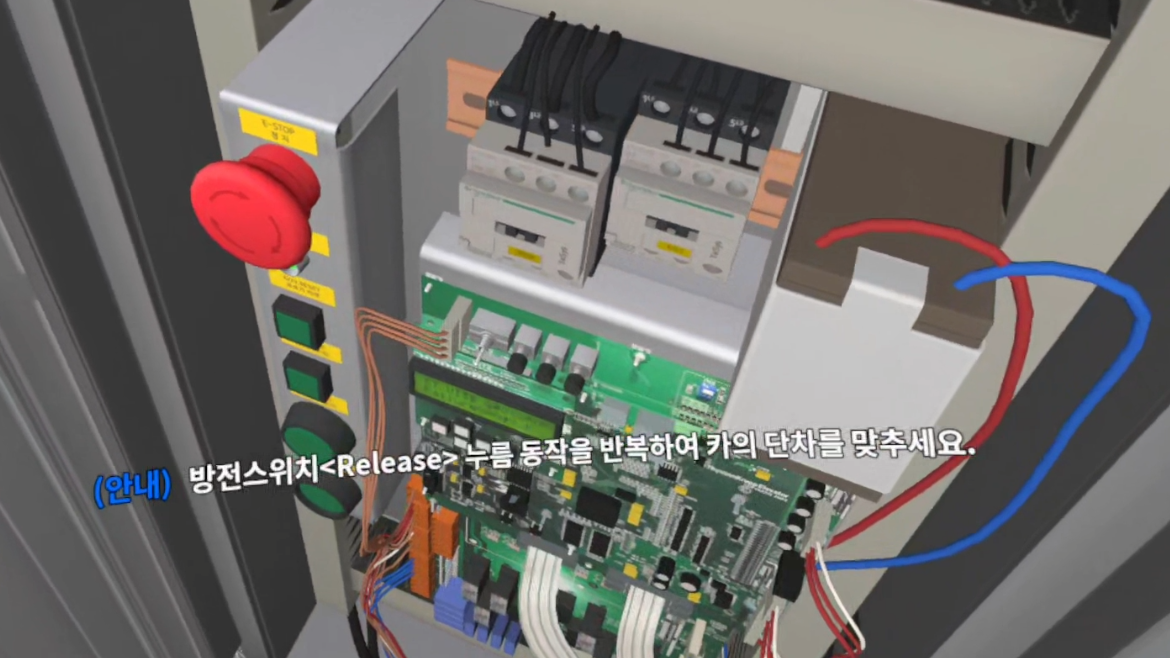

1-3 높이 조절

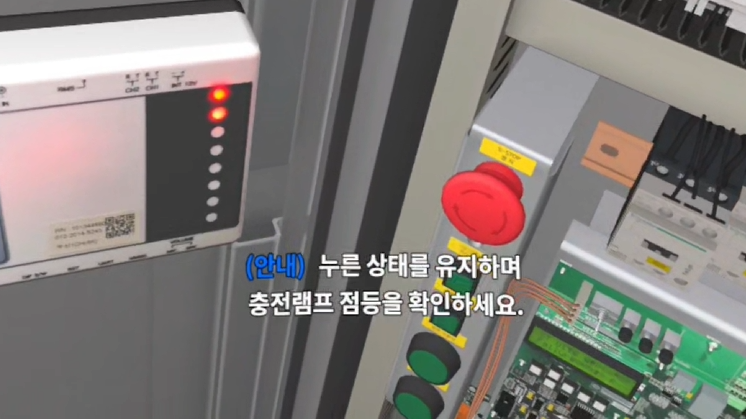

브레이크 충전(Power On) 스위치를 누른 상태를 유지하며 방전(Release) 스위치를 반복 조작하여 승강기 카(Car)의 높이를 맞춥니다.

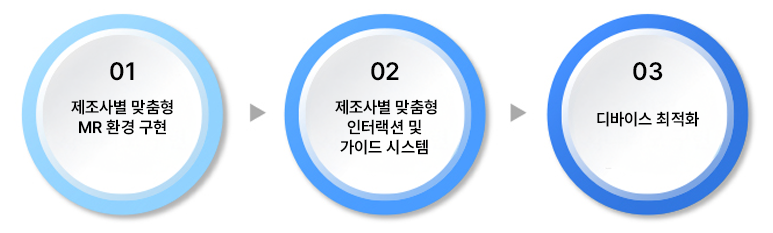

승강기 비상구출운전 XR 콘텐츠 핵심 특화 기술


1. 제조사별 맞춤형 MR 환경 구현

국내 주요 승강기 3사(현대, 오티스, TK)의 각기 다른 제어 시스템과 조작 방식을 가상 개체로 구현하였습니다.

고유 조작 계통 반영
오티스의 전용키 삽입 유지, 현대의 간이 조작반 기판 제거, TK의 브레이크 충전/방전 스위치 혼합 조작 등 각 사의 특징적인 동작을
재현했습니다.

실제 매뉴얼 기반 배치
제조사별 스위치 명칭, 차단기 위치, 호출 버튼 커버 개방 절차를 실제 매뉴얼 순서와 동일하게 구성했습니다.

2. 제조사별 맞춤형 인터랙션 및 가이드 시스템

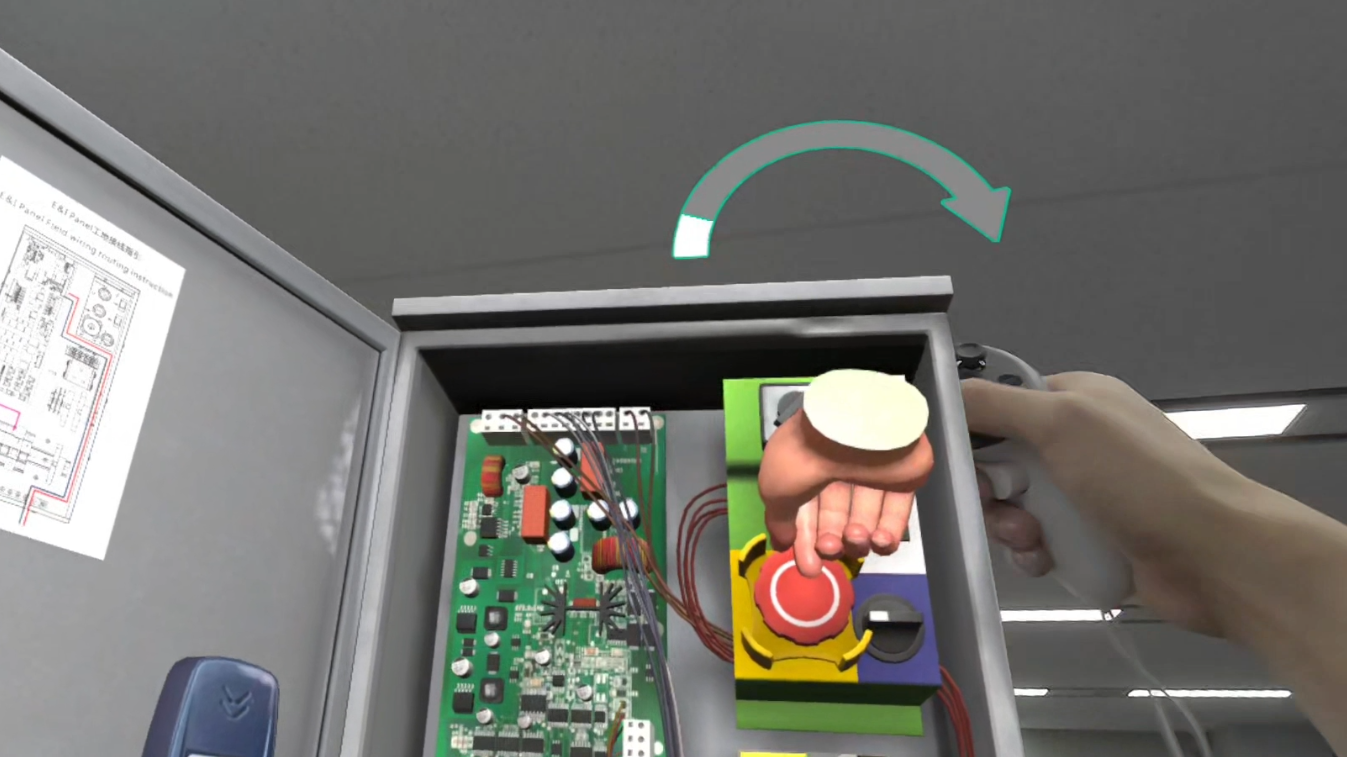

물리 동작 반영
제어반 키 회전, 차단기 스위치 조작, 브레이크 릴리즈 등 실제 구출 절차에 필요한 컨트롤러 기반 인터랙션을 적용했습니다.

시각 피드백
스위치 조작 시 상태 변화 및 제어반 내 램프 점등을 통해 학습자가 작업의 정확성을 스스로 판단할 수 있도록 돕습니다.

실시간 나레이션 지시

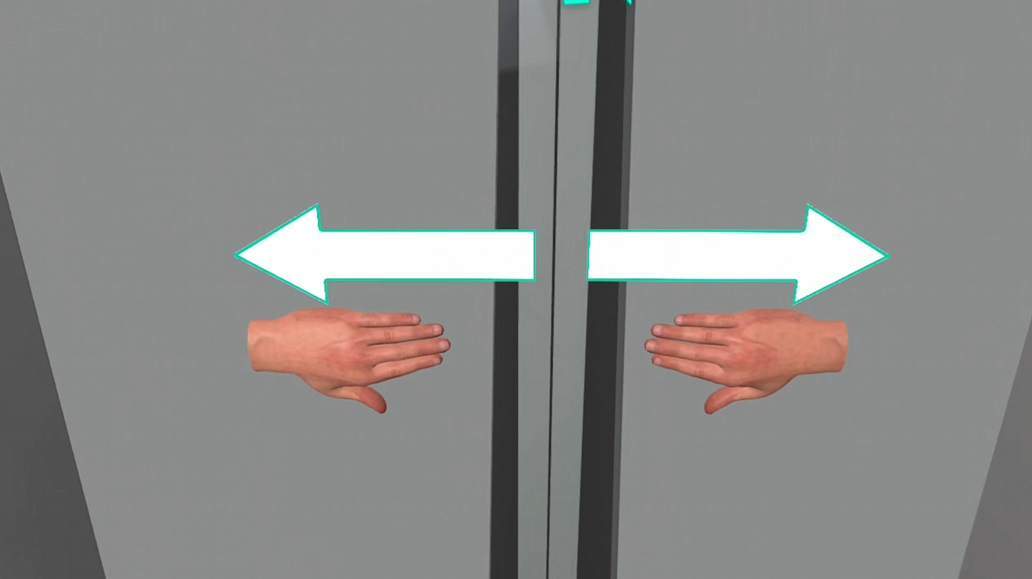

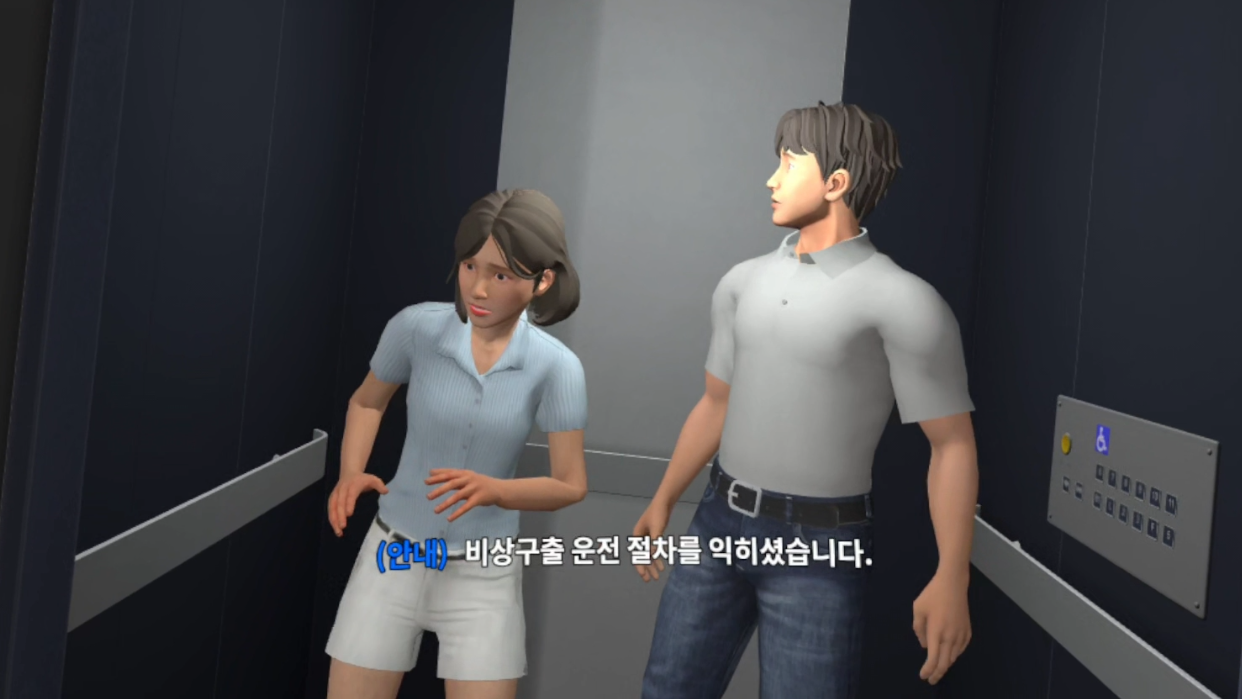

전원 차단부터 승객 구조까지의 전 과정을 전문 나레이션이 단계별로 안내하여 학습의 몰입도를 높입니다.

3. 디바이스 최적화

범용적 디바이스 최적화
오큘러스 퀘스트 3의 컬러 패스스루뿐만 아니라 오큘러스 퀘스트 2의 흑백 패스스루 환경에서도 조작 가이드와 인터랙션 요소는 시인성 높은 컬러로 출력되어 기기 사양에 관계없이 일관된 교육 품질을 유지합니다.

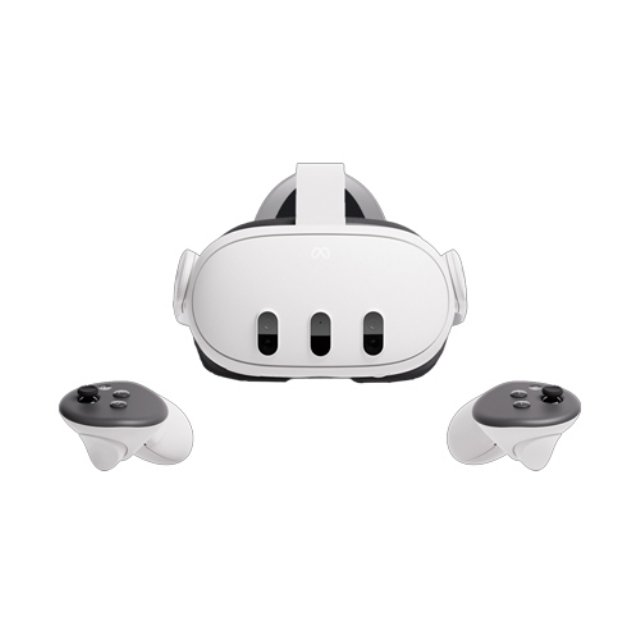

H/W Solution

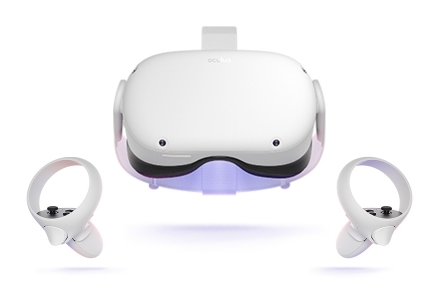

승강기인재개발원은 Meta Quest 2와 3를 이용하여 삼우이머션 승강기 비상구출운전 XR 콘텐츠를 실습 교육에 활용하고 있습니다. 독립형 앱(App) 형태로 제작되어, 장소의 제약 없이 안전하고 효율적인 훈련 환경을 운영하고 있습니다.

HMD : Meta Quest 2 기기 특성상 실제 환경은 흑백으로 출력되나, 실습 핵심인 제어반 모델링은 컬러로 선명하게 구현하여 제공합니다.	HMD : Meta Quest 3 컬러 패스스루 기술을 통해 실제 환경 위에 삼우이머션의 콘텐츠를 결합하여 이질감 없는 혼합현실(MR) 경험을 선사합니다.

IMXR® 승강기 비상구출운전 콘텐츠

IMXR® 승강기 비상구출운전 콘텐츠 자세히 보기>>
