MRL 엘리베이터

IMXR® 직무훈련 CBT 콘텐츠

고도의 안전성과 정밀성을 요구하는 복잡한 공정의

MRL 엘리베이터의 설치 과정 CBT로 구현하다

"MRL 엘리베이터 설치 과정을 효과적으로 이해하고, 핵심 기술 및 설치 절차를 실습 중심으로
학습할 수 있도록 개발된 CBT(Computer Based Training) 콘텐츠"

본 콘텐츠는 총 19개의 MRL 엘리베이터 설치 과정의 시나리오를 구성하여, 체험자는 각 단계별로 설치 과정에 직접 참여하는 방식의 시뮬레이션 플레이를 통해 몰입감 있게 학습할 수 있습니다.
각 시나리오는 현장 실무자와 기술 전문가의 검증을 거쳐 설계되었으며, PDF 매뉴얼과 영상 자료를 함께 제공하여 학습자의 이해도를 높이고, 반복 학습이 가능하도록 지원합니다. 학습자는 설치 위치 선정, 레일 설치, 기계실 없는 구조(MRL)의 핵심 구조 이해 등 실제 작업 현장과 유사한 환경 속에서 주요 설치 절차를 순차적으로 체험함으로써 실무 중심의 직무교육과 사전 안전 교육에 최적화된 CBT 솔루션입니다.

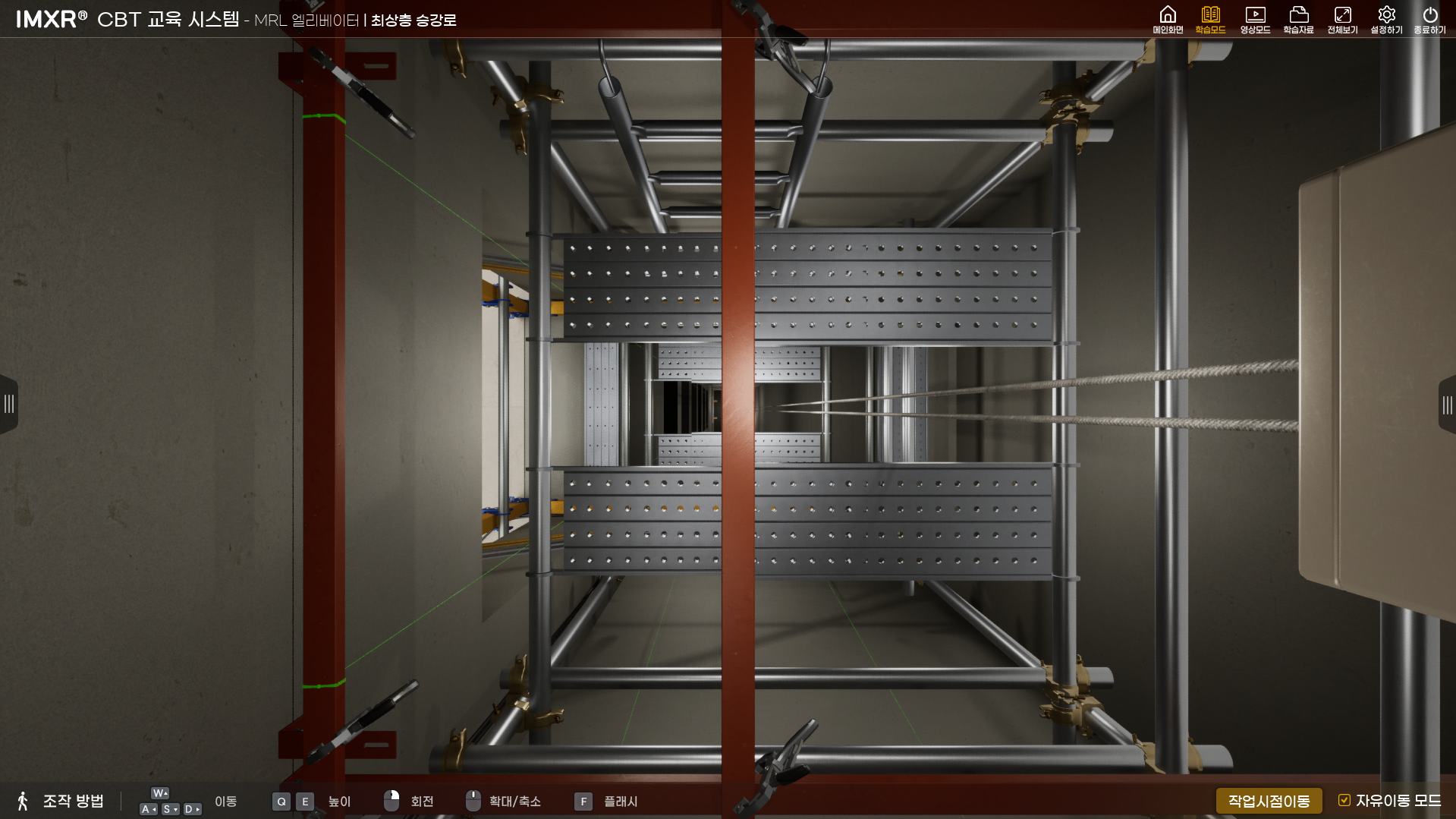

영상모드의 수업자료	학습모드의 직접 플레이	설치과정 단계별 시나리오 진행

INTRO

공간적 제약 · 물리적 환경 문제 · 수준별 맞춤 교육 부재 · 강사의 관리 한계

대학교의 실습장은 공간적 제약과 장비 부족으로 인해, 다수의 학생들이 직접 설치 작업을 경험해보는 데에 어려움이 따릅니다. 실습에 필요한 장비나 부품은 한정되어 있어 반복 학습이나 숙련도를 높이기 위한 시간도 충분히 제공되기 어렵습니다. 또한 기계 부품실과 같은 환경은 여름철 고온이나 무거운 장비로 인해 수업에 집중하기 어려운 물리적 제약이 존재합니다. 강사 1인이 여러 학생을 동시에 지도하고 관리해야 하는 상황에서는 학습의 질 또한 떨어질 수밖에 없어, 이처럼 현장 중심의 실습 교육을 효과적으로 운영하기에는 여러 현실적인 한계가 존재합니다.

SOLUTION :

IMXR MRL 엘리베이터 CBT 콘텐츠는 기존 실습 환경의 제약을 극복하고, 보다 효과적인 교육 경험을 제공하기 위해 개발되었습니다. 총 19개의 시나리오로 구성된 이 콘텐츠는 사용자가 실제 공구와 부품을 다루듯, 가상의 엘리베이터 설치 과정을 절차에 따라 직접 수행하며 학습할 수 있도록 설계되었습니다. 컴퓨터 기반의 가상환경에서 진행되는 실습은 반복 학습이 가능하며, 각 부품의 형태와 설치 순서를 자연스럽게 익힐 수 있도록 돕습니다. 사용자는 단순히 영상을 시청하는 것이 아니라, 스스로 판단하고 조작하며 능동적으로 학습에 참여하게 됩니다. 또한 자동 실행되는 절차 영상 모드와 함께 PDF 매뉴얼, 동영상 교육 자료 등이 함께 제공되어 다양한 방식으로 내용을 복습하고 이해할 수 있는 풍부한 학습 환경을 지원합니다.


체험시간 시나리오별 5분 내외	지원 언어 한국어, 영어, 러시아어	하드웨어 PC

MRL 엘리베이터 설치 CBT 콘텐츠 구성

MRL(Machine Room-Less) 엘리베이터 설치는 고도의 안전성과 정밀성을 요구하는 복잡한 공정입니다. 이를 체계적으로 학습하고 이해하기 위해 CBT(Computer-Based Training) 콘텐츠는 실제 설치 순서와 작업 절차에 맞춰 단계별로 구성되어야 합니다. 아래는 해당 콘텐츠의 시나리오 주제와 각 단계별 내용을 기반으로 한 콘텐츠 구성 설명입니다.

시나리오 별 주제 및 주요 장면

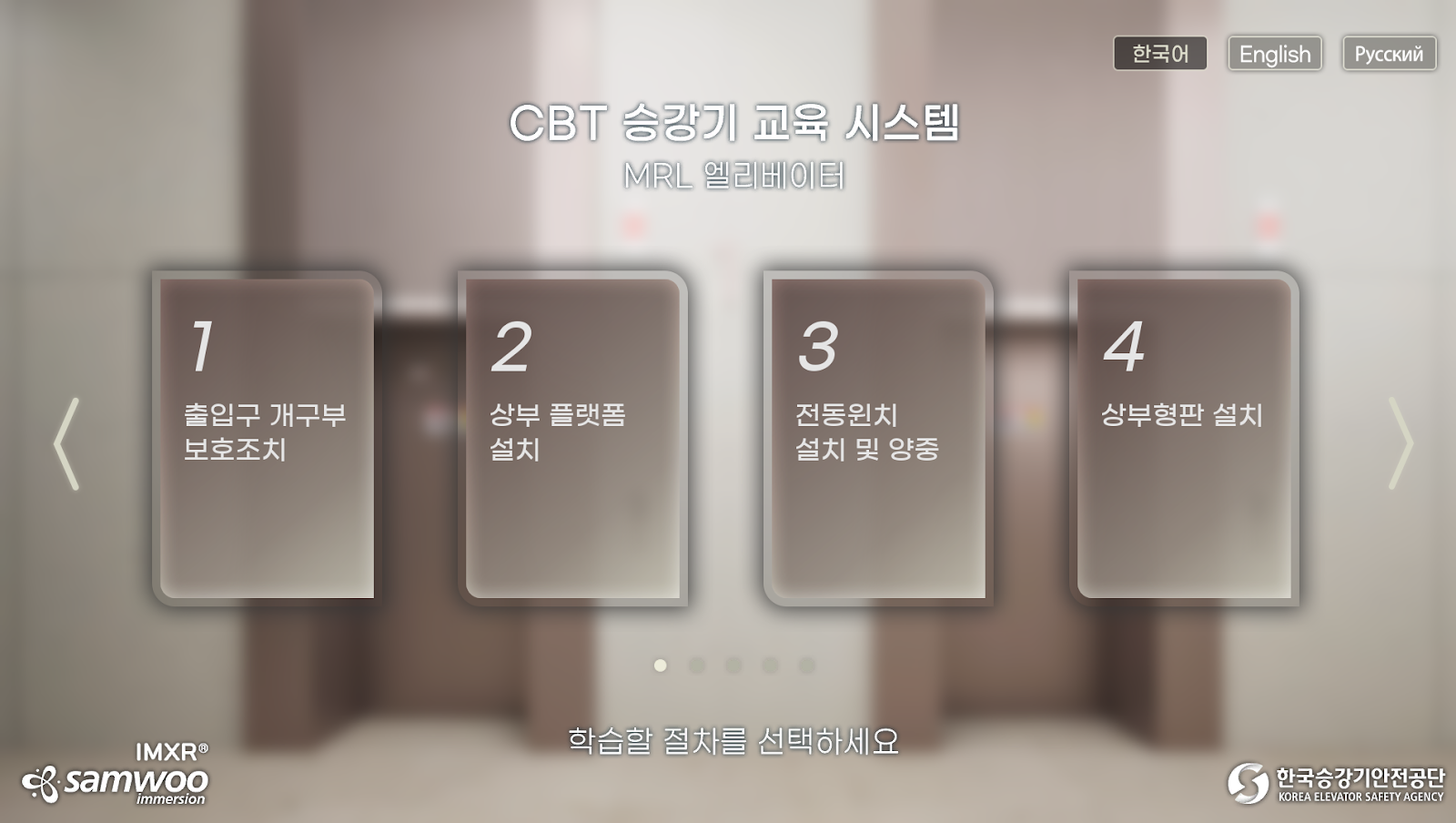

1. 출입구 개구부 보호조치	2. 상부 플랫폼 설치	3. 전동윈치 설치 및 양중

4. 상부형판설치	5. 레일 매달기 용 아이너트 설치	6. 하부 형판 설치

7. 피트 사다리 설치	8. 1번 주행안내 레일 설치	9. 피트 작업 발판 설치

10. 레일 설치	11. 카 프레임 설치	12. 전동 윈치 2:1 로핑

13. 승강로 상부 플랫폼 철거	14. 구동부 설치	15. 로핑

16. 출입구 설치	17. CAM ASSY 및 FLS ASSY 설치	18. 카 판넬 설치

19. 카 부품 설치

시나리오 순번	상세 내용

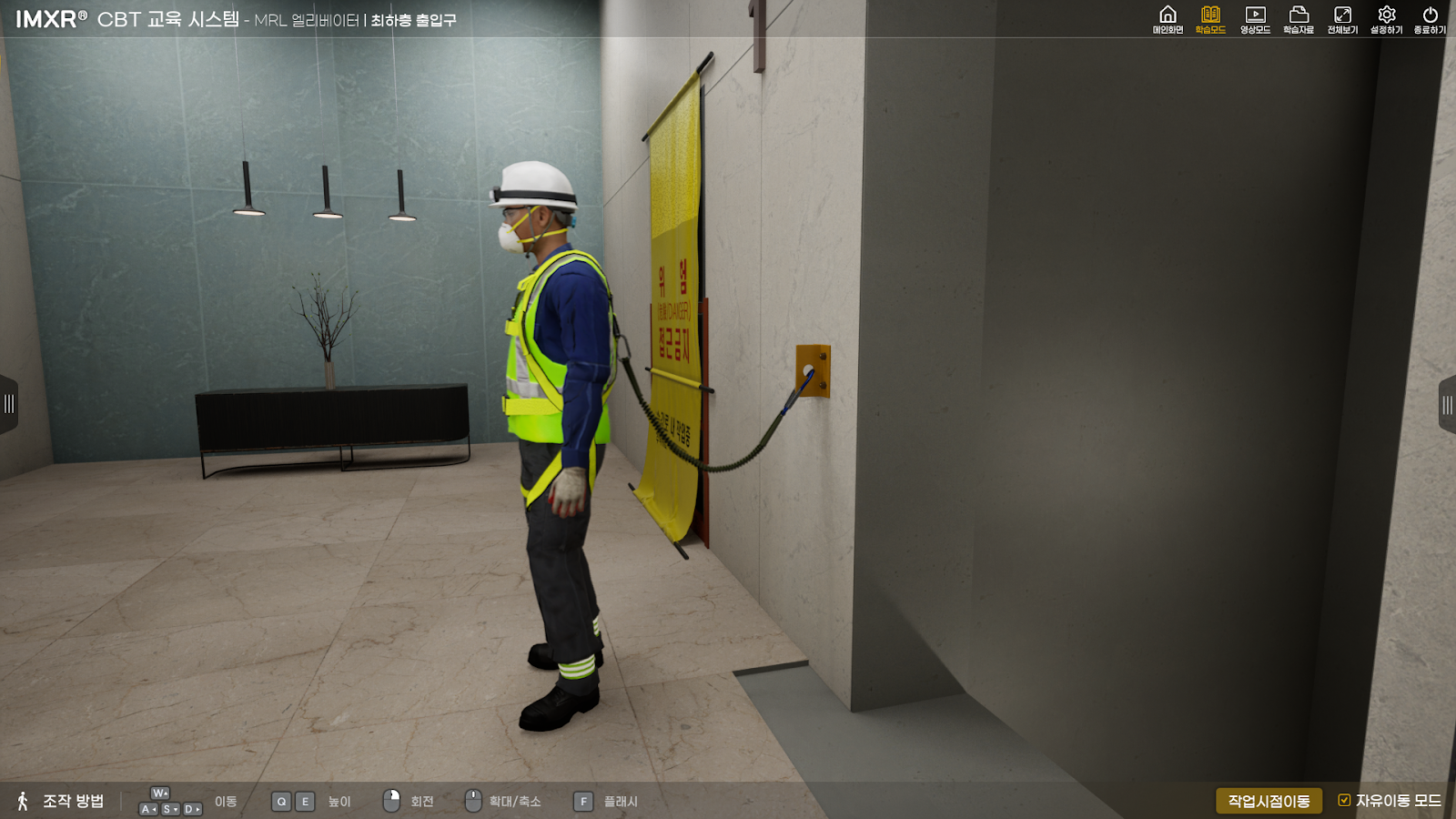

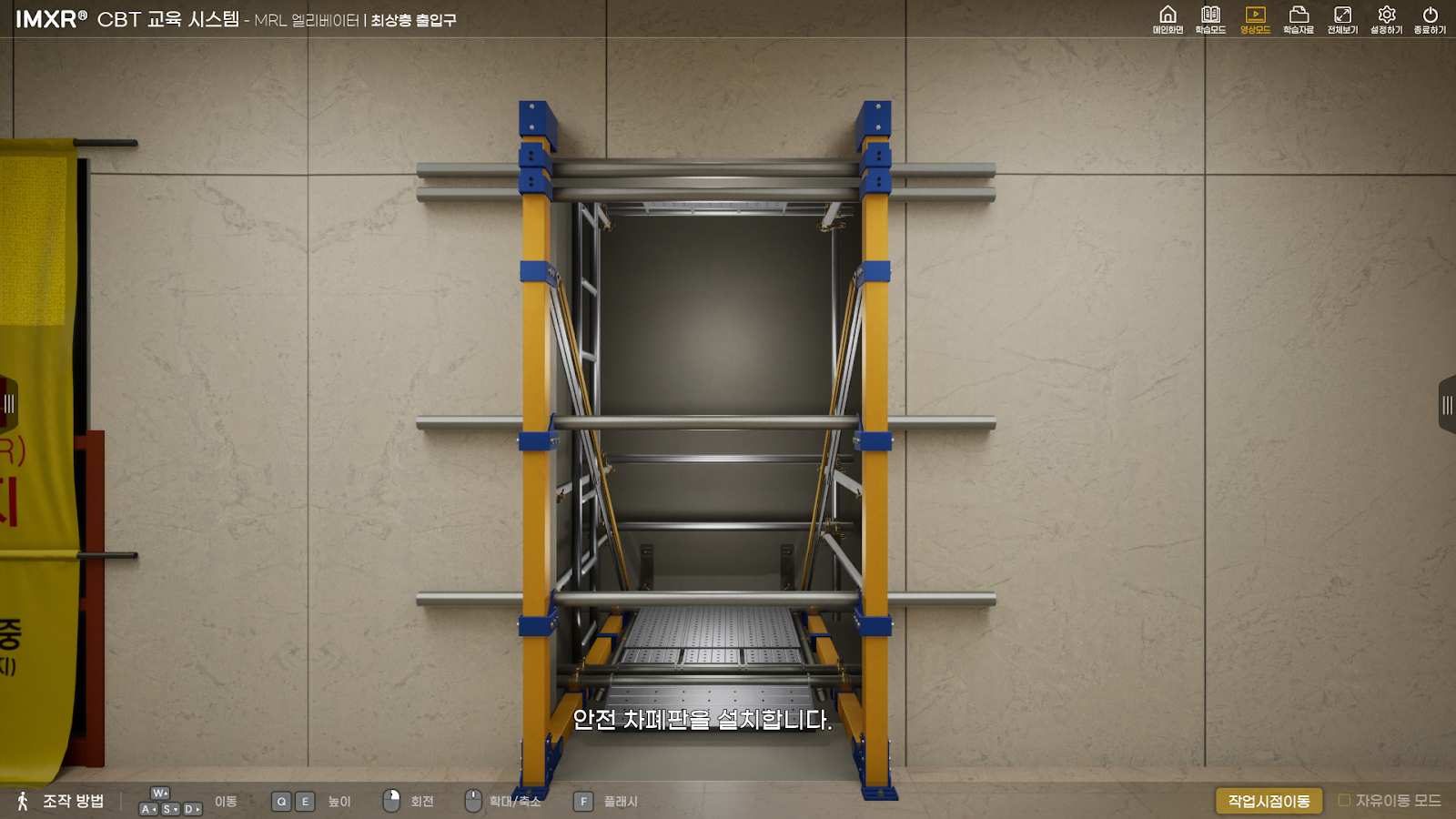

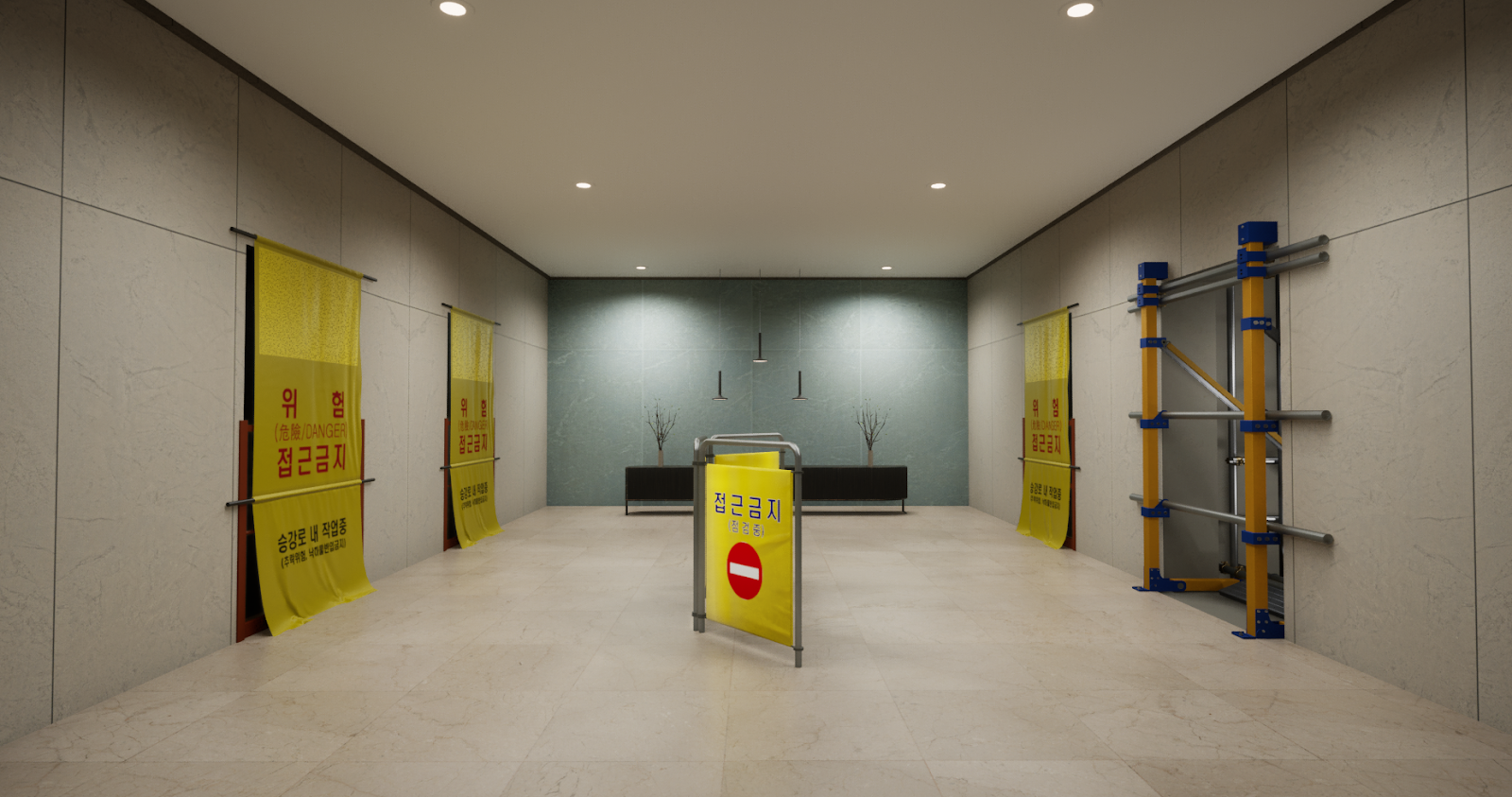

1	출입구 개구부 보호조치 : 안전난간대 설치, 안전 차폐판 설치
2	상부 플랫폼 설치 : 엘리베이터 전용 시스템 비계 설치
3	전동윈치 설치 및 양중 : 전동 윈치 설치

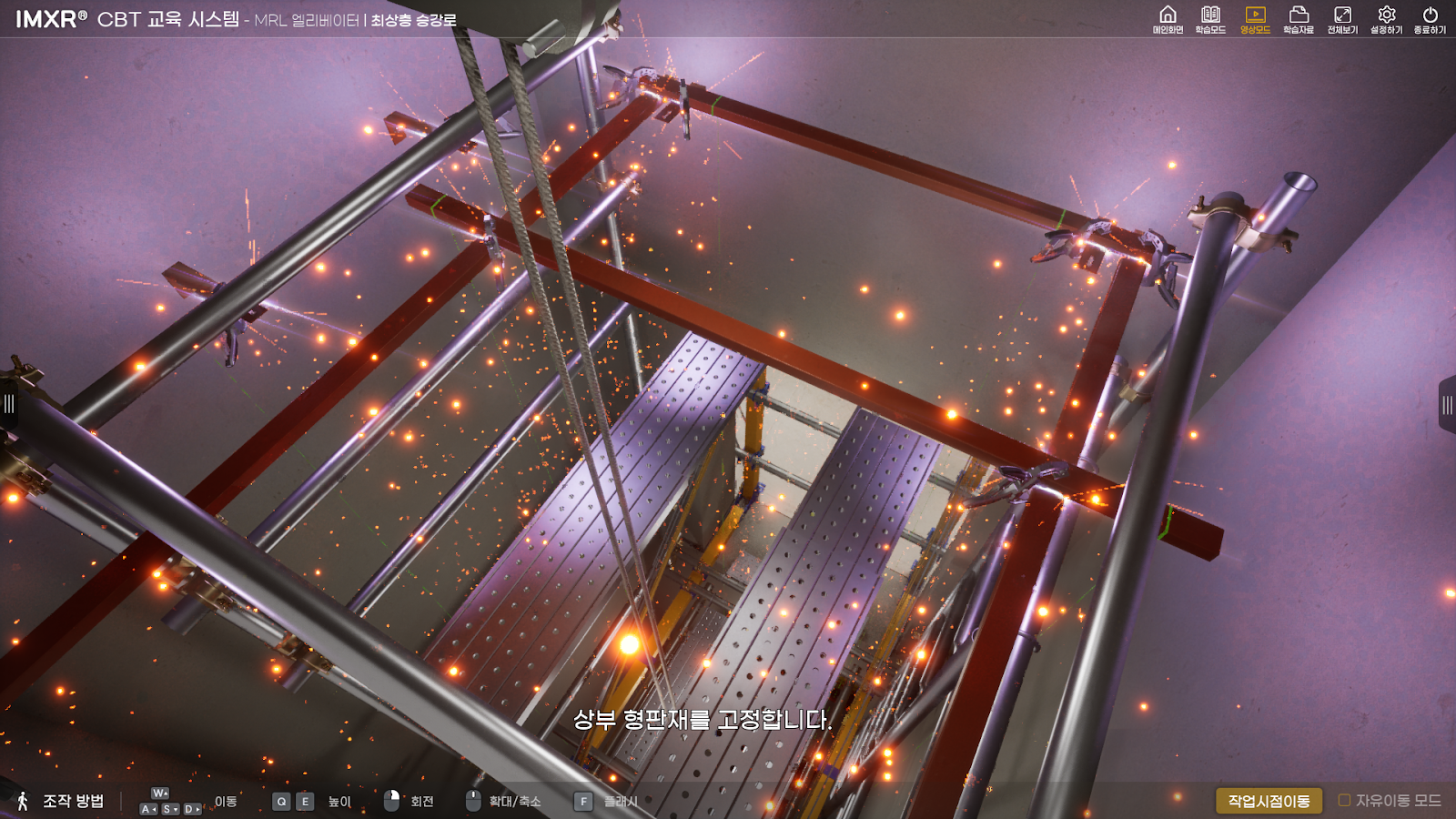

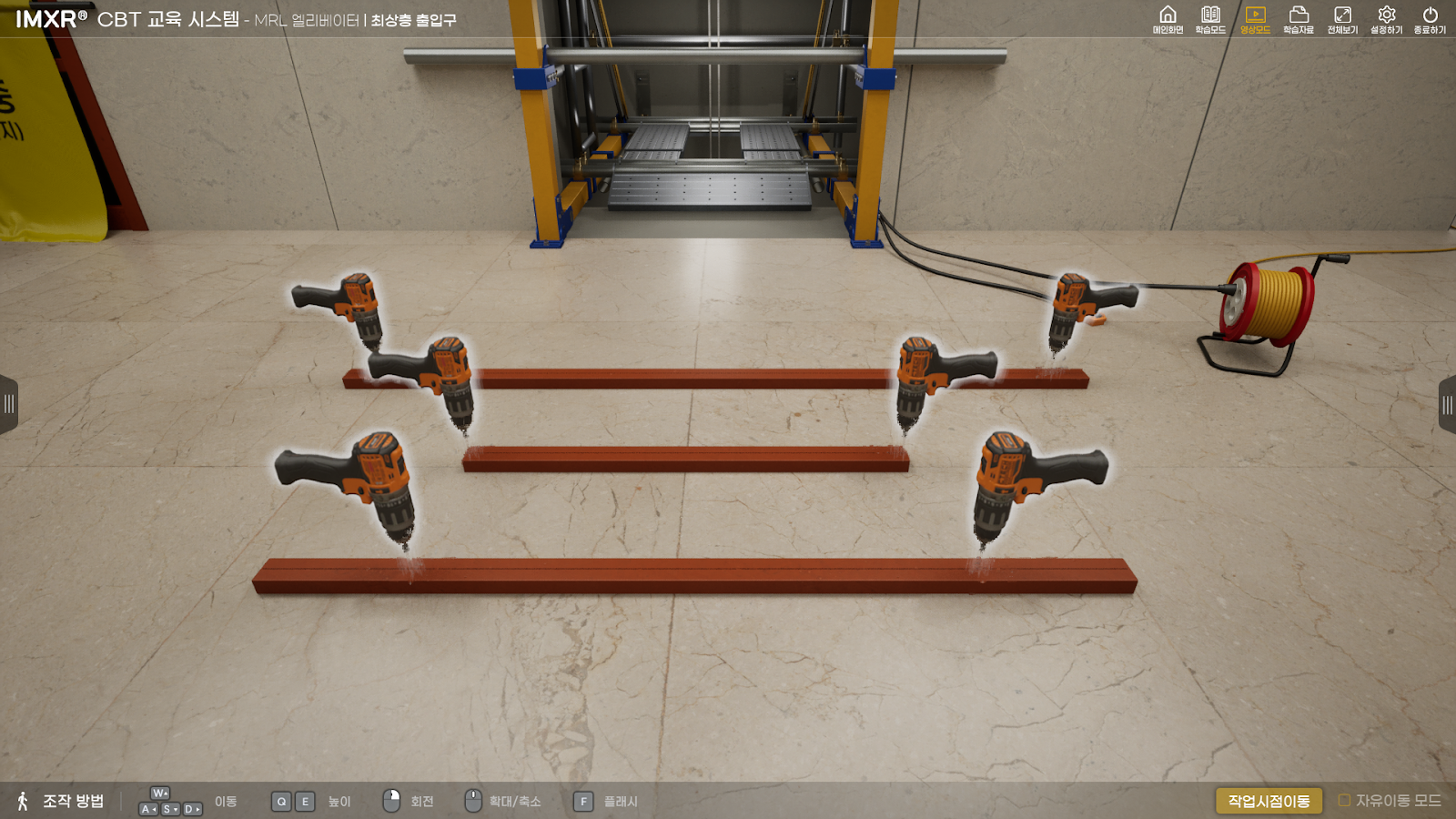

4	상부형판설치 : 형판재 재단, 상부 출입구 형판재 설치, 잠 치수 실측, 상부 카 및 균형추 주행안내레일 형판 설치
5	레일 매달기 용 아이너트 설치 : 아이너트 설치 및 턴버클 고정
6	하부 형판 설치 : 하부 형판재 준비, 하부 형판재 지지대 설치, 피트 출입구 형판재 설치, 카 형판재 및 카 완충기 받침대 설치, 균형추 완충기 받침대 설치
7	피트 사다리 설치 : 1번 레일 재단 및 실측, 1번 레일 고정, 레일 브라켓 설치, 공용 브라켓 설치, 카 레일 심출, 균형추 레일 심출, 레일 브라켓 고정
8	피트 작업 발판 설치 : 피트 1단 작업 발판 설치, 피트 2단 작업 발판 설치
9	1번 주행안내 레일 설치 : 레일 준비, 레일 승강로 반입 및 양중, 최상단 레일 고정
10	레일 설치 : 균형추 프레임 반입, 균형추 프레임 고정, 추락방지안전장치 설치, 카 측면 슬링설치, 상부 슬링 설치, 임시 과속조절기 설치 임시 과속조절기 사용법, 브레이스 로드 설치, 카 상부 안전 난간대 설치(고정식)
11	카 프레임 설치
12	전동윈치 2:1 로핑
13	승강로 상부 플랫폼 철거

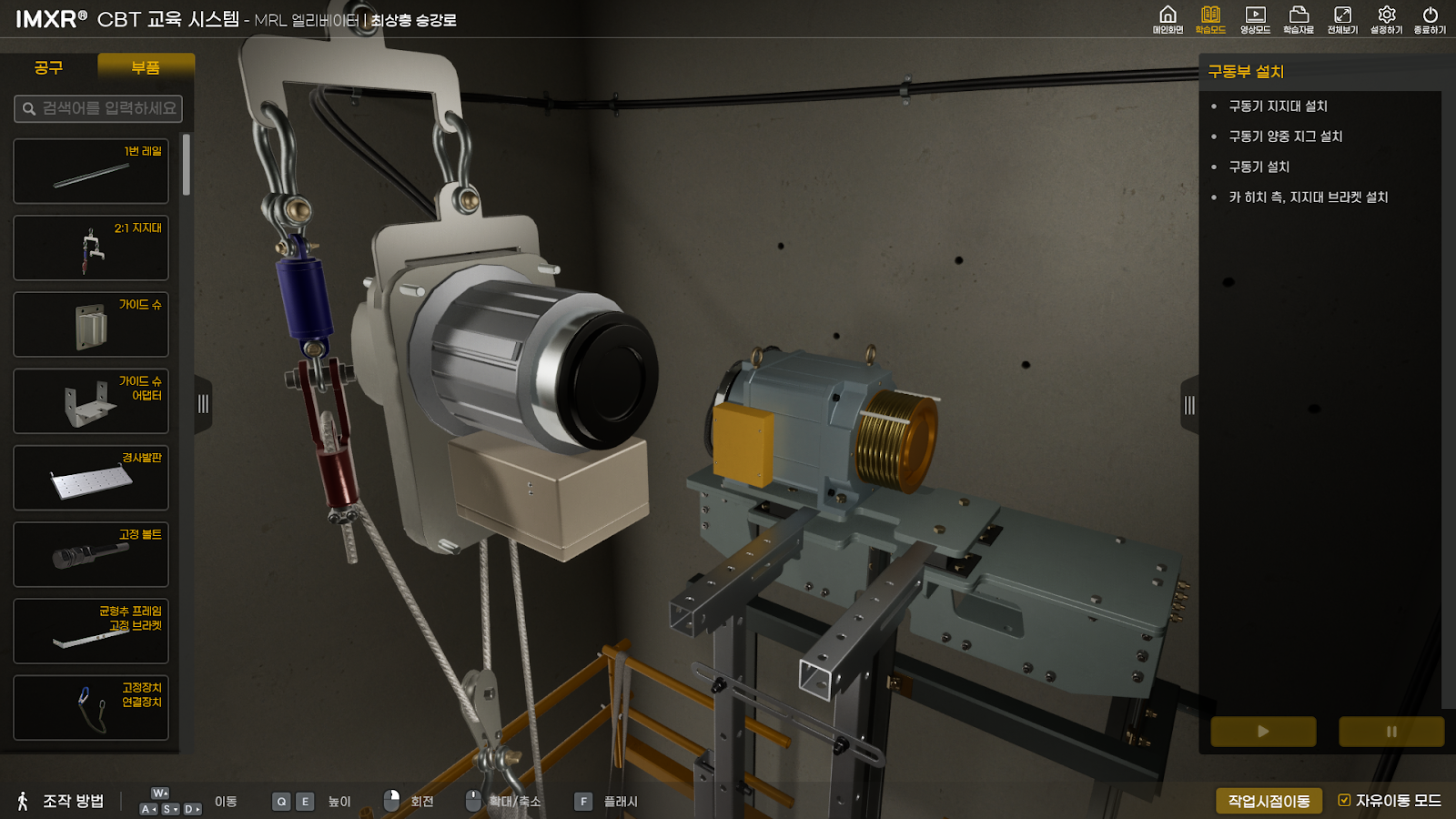

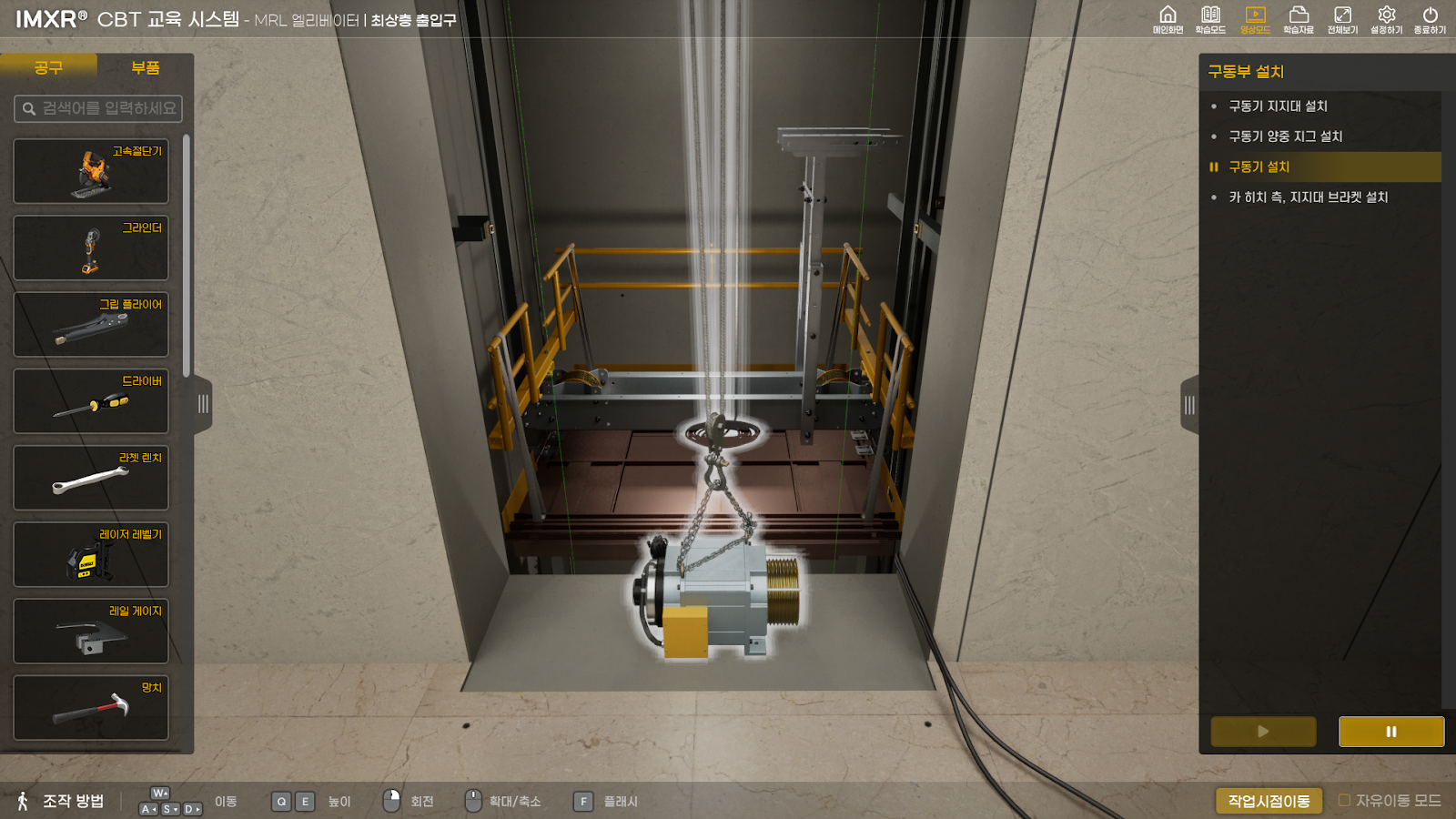

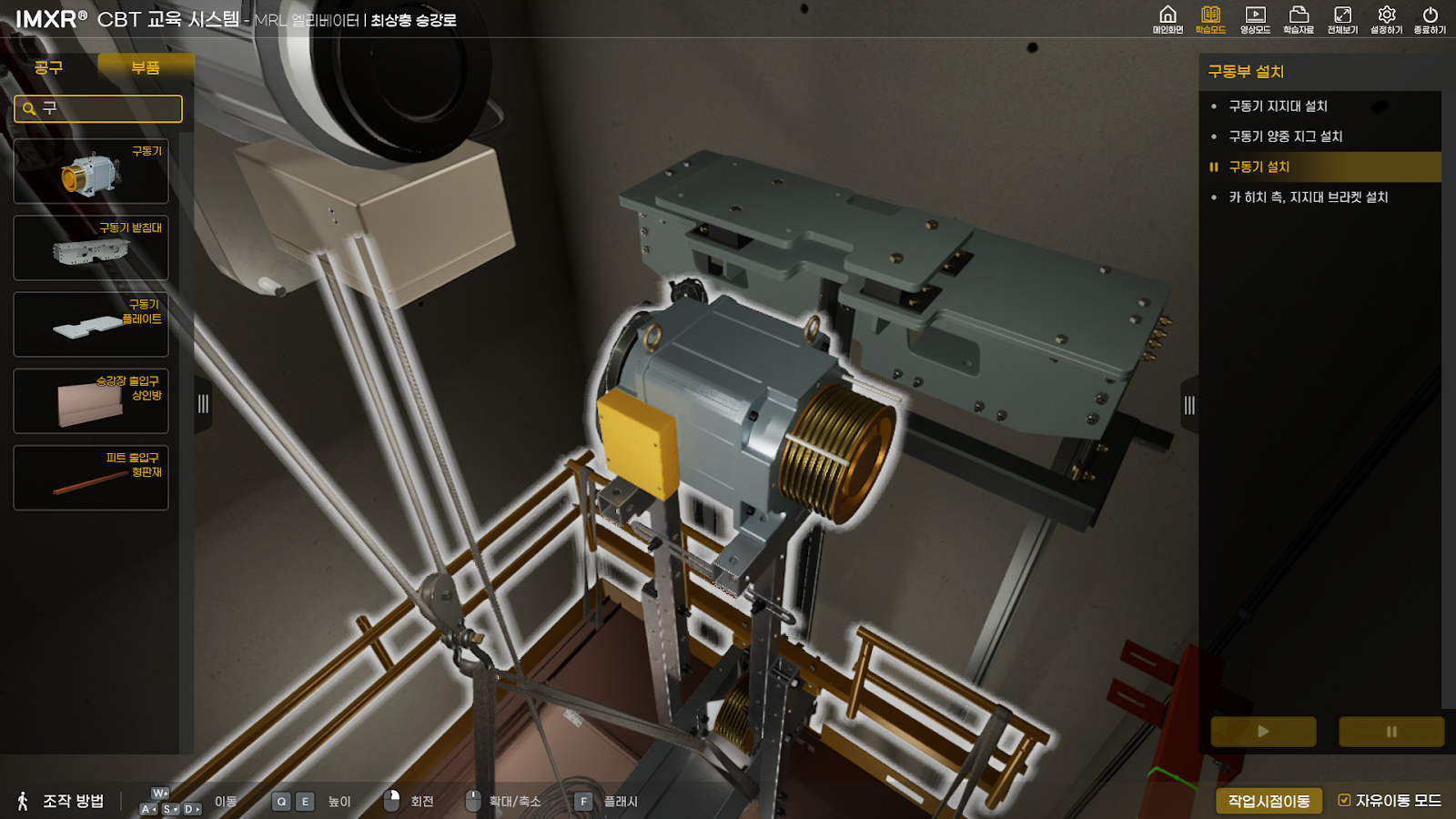

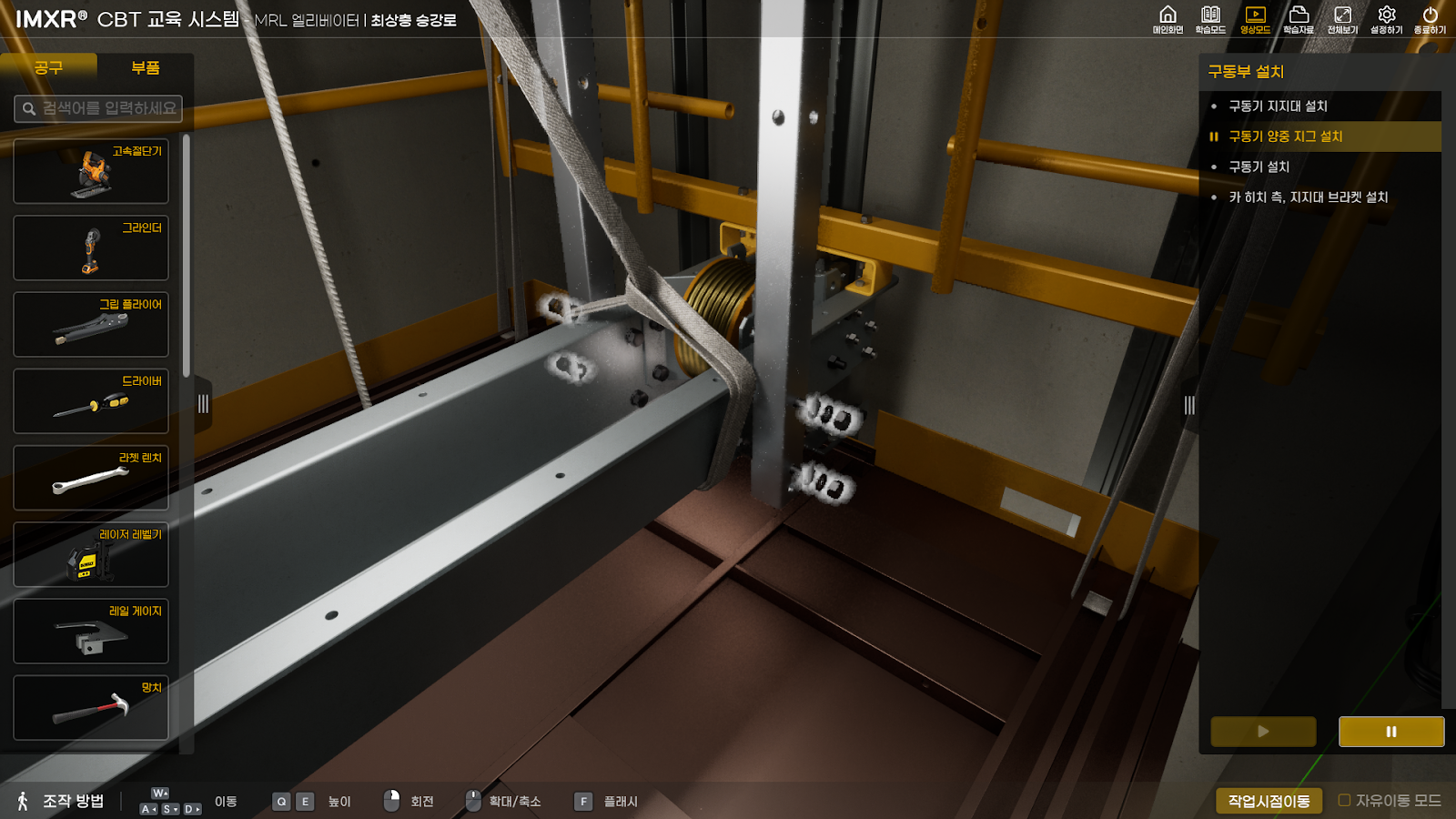

14	구동부 설치 : 구동기 지지대 설치, 구동기 양중 지그 설치, 카 히치 측, 지지대 브라켓 설치

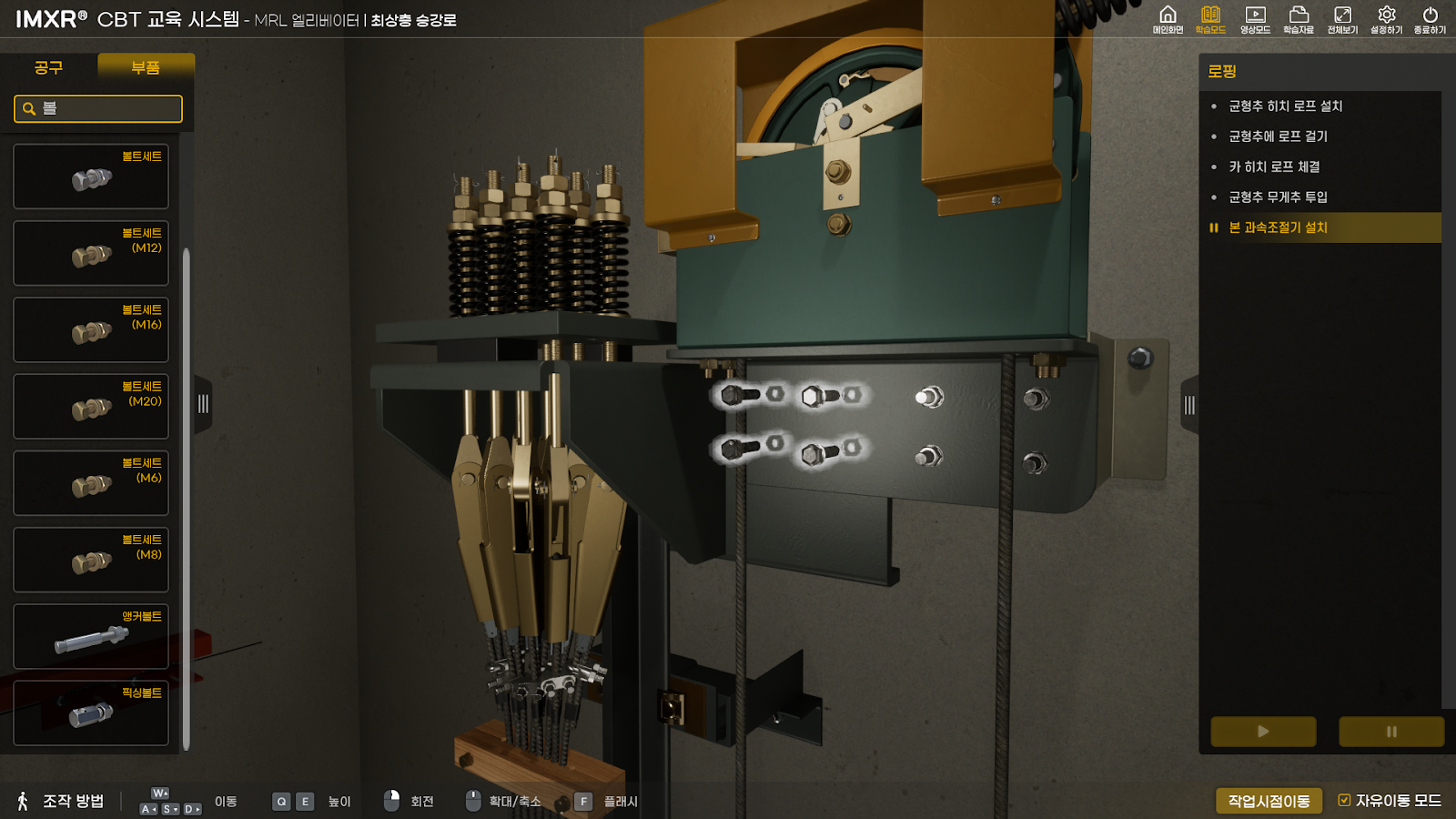

15	로핑 : 균형추 히치 로프 설치. 균형추에 로프 걸기, 카 히치 로프 체결, 균형추 무게추 투입, 본 과속조절기 설치
16	출입구 설치 : 승강장 문턱 설치, 승강장 출입문 잠 설치, 승강장 출입문 오퍼레이터 설치, 승강장 출입문 설치
17	CAM ASSY 및 FLS ASSY 설치

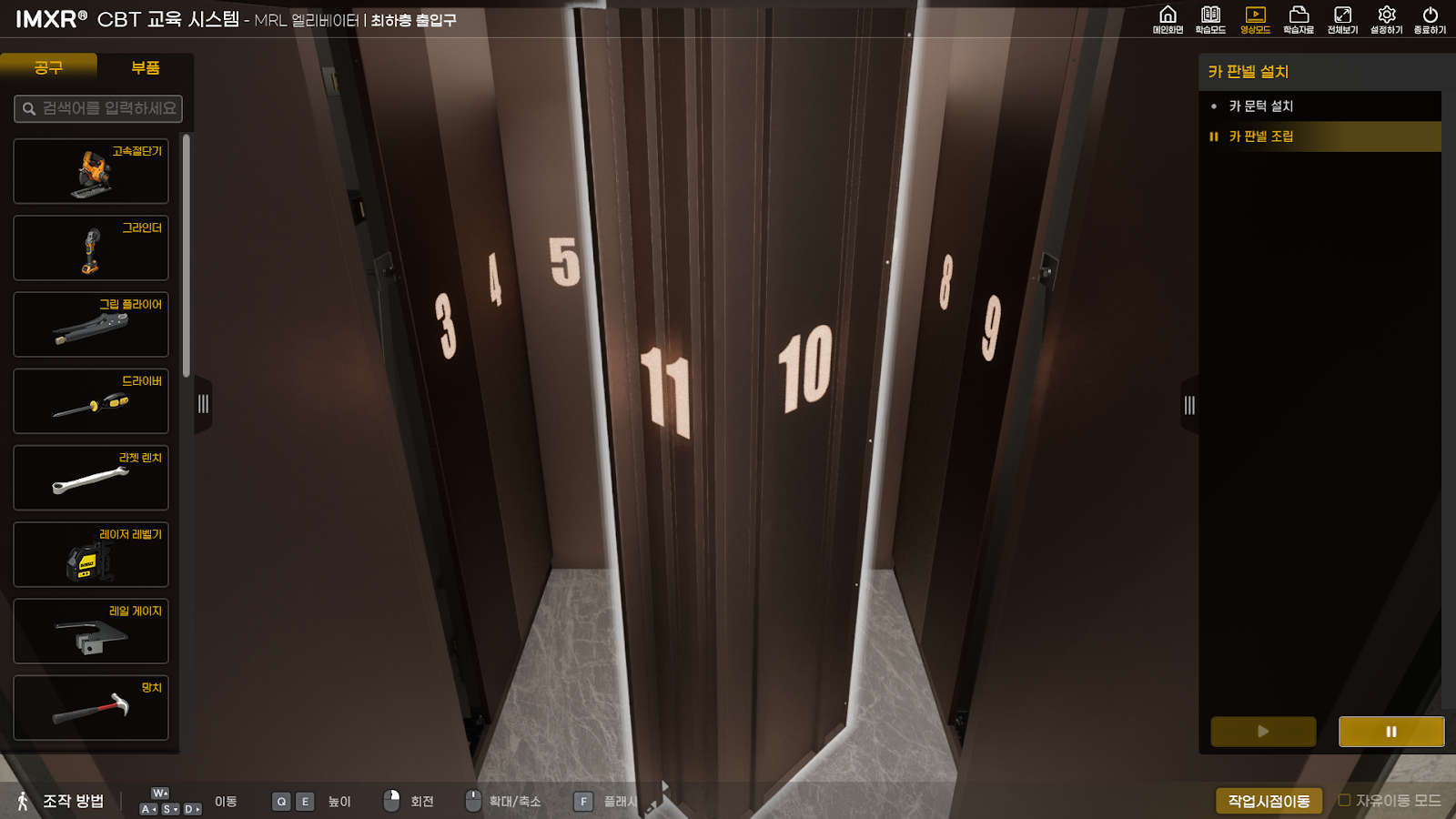

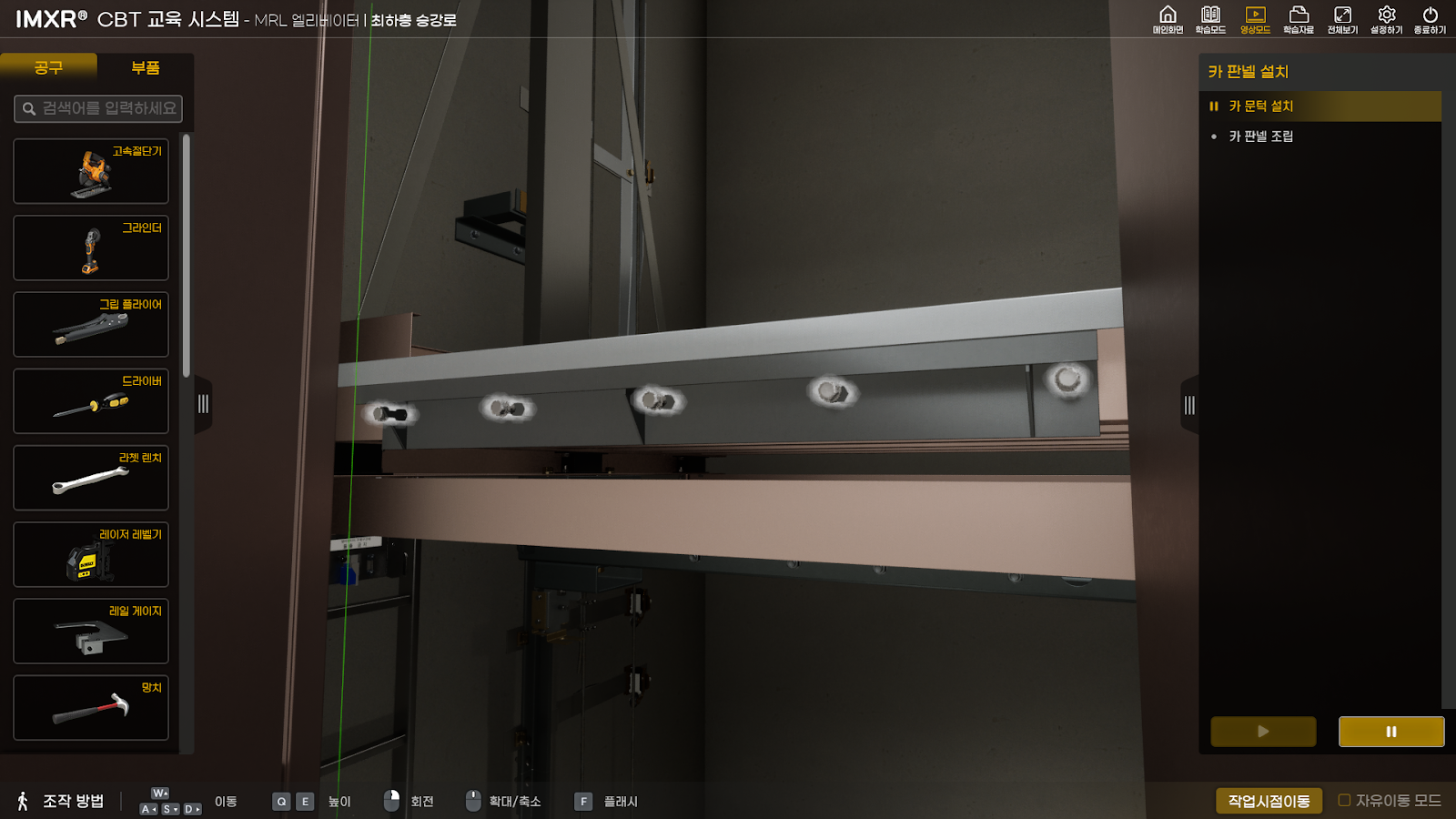

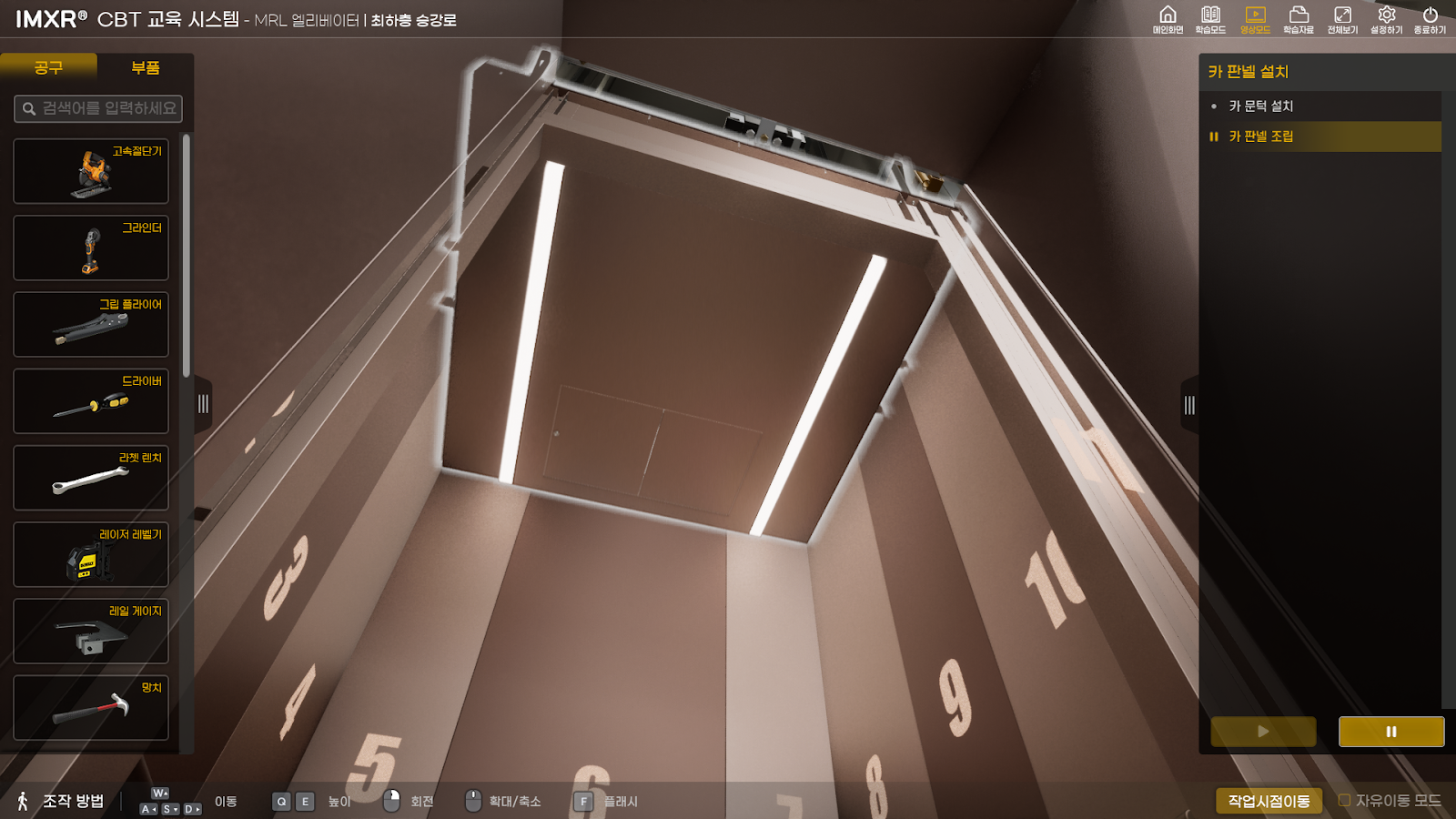

18	카 판넬 설치 : 카 문턱 설치, 카 판넬 조립
19	카 부품 설치 : 카 스토핑 디바이스 설치, 카 도어 오퍼레이터 설치, 레벨 조정, 균형추 보호 칸막이(피트 스크린) 설치, 과부하감지장치 ,에이프런 설치

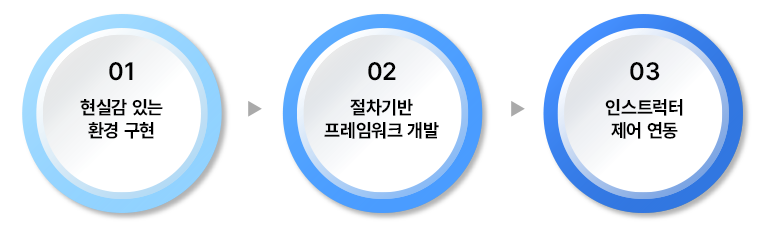

MRL 엘리베이터 설치 CBT 콘텐츠 특화기술

01.현실감 있는 환경 구현

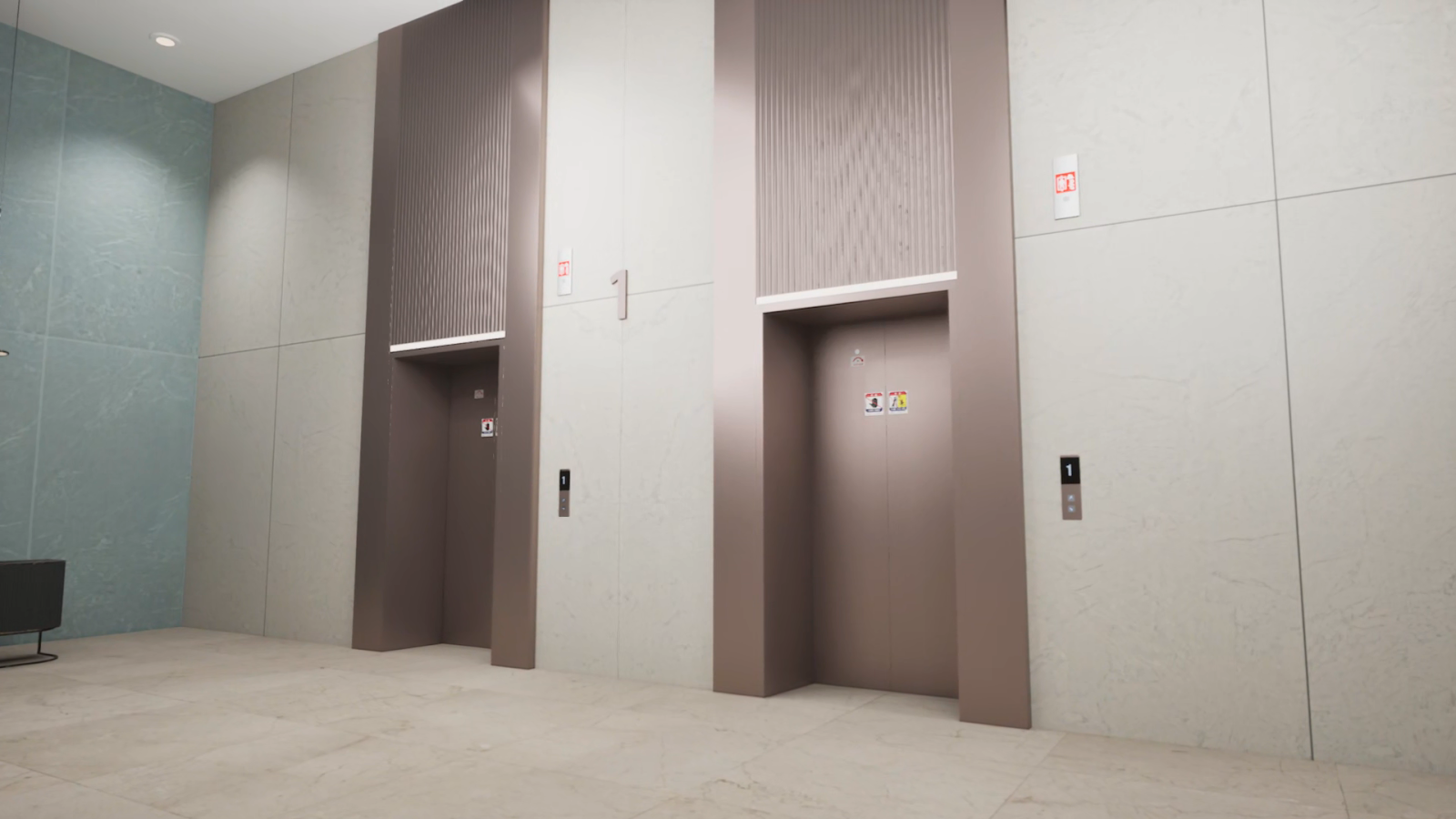

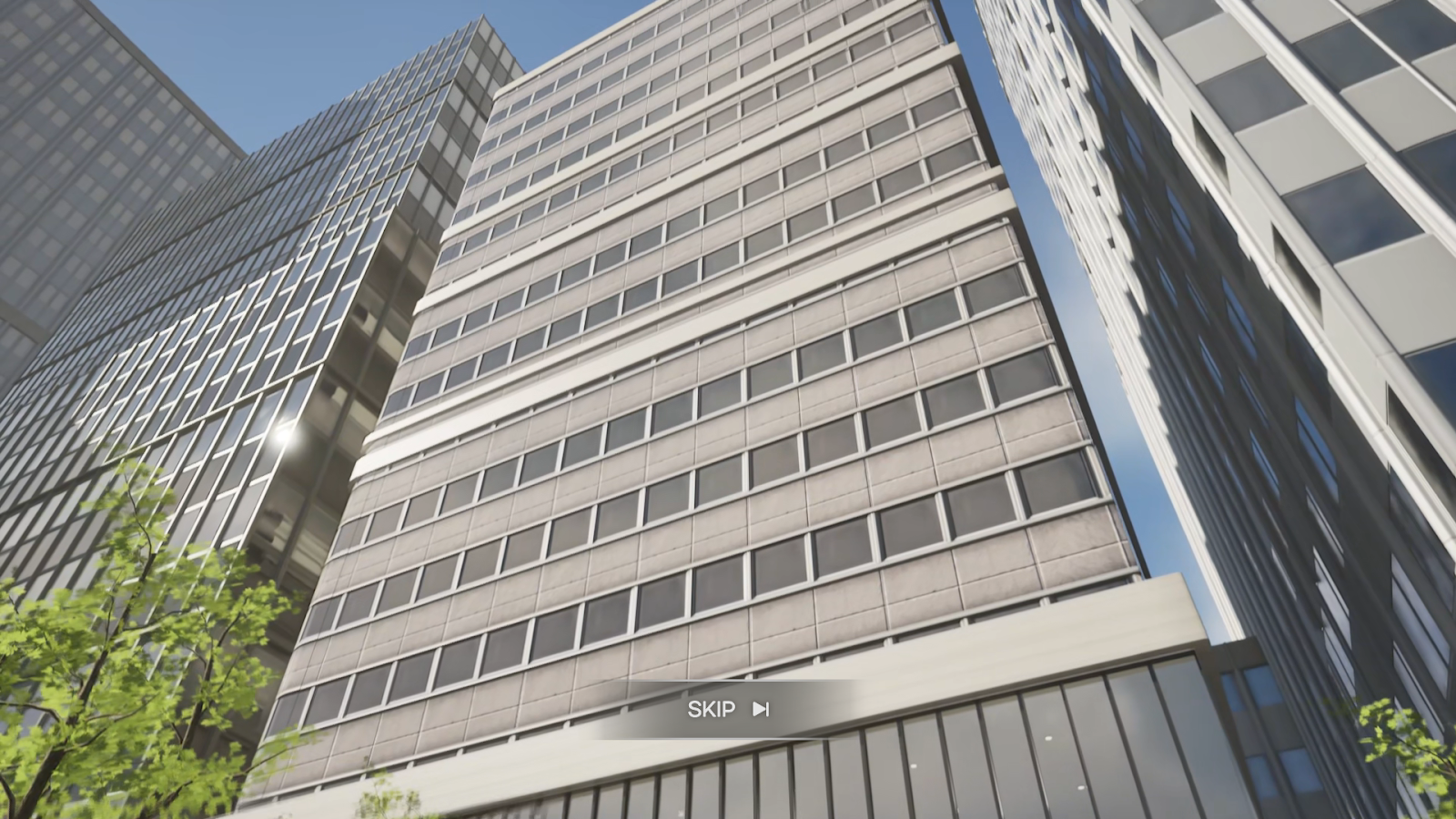

건물 전체를 3D로 구현하여 로비부터 외부 환경, 각 층의 구조까지 자유롭게 탐색할 수 있으며, 네비게이션 기능을 통해 다양한 시점에서 몰입형 체험이 가능합니다. 특히, 피트부터 상층부까지 MRL 엘리베이터 설치에 필요한 모든 요소를 실제처럼 구현하여 시공 전 과정을 생생하게 시뮬레이션할 수 있도록 하였습니다.

02.절차기반 프레임워크 개발
절차, 교육, 훈련, 대응 전 과정에 자사 표준화 프레임워크(IMBuilder-C/CBT)를 적용하고, XR 기반의 사용자 중심 UI·UX 설계를 통해 개발되었습니다. 또한, 퀴즈 문항 수정이 가능하여 향후 다양한 확장에도 유연하게 대응할 수 있습니다.

03.인스트럭터 제어 연동

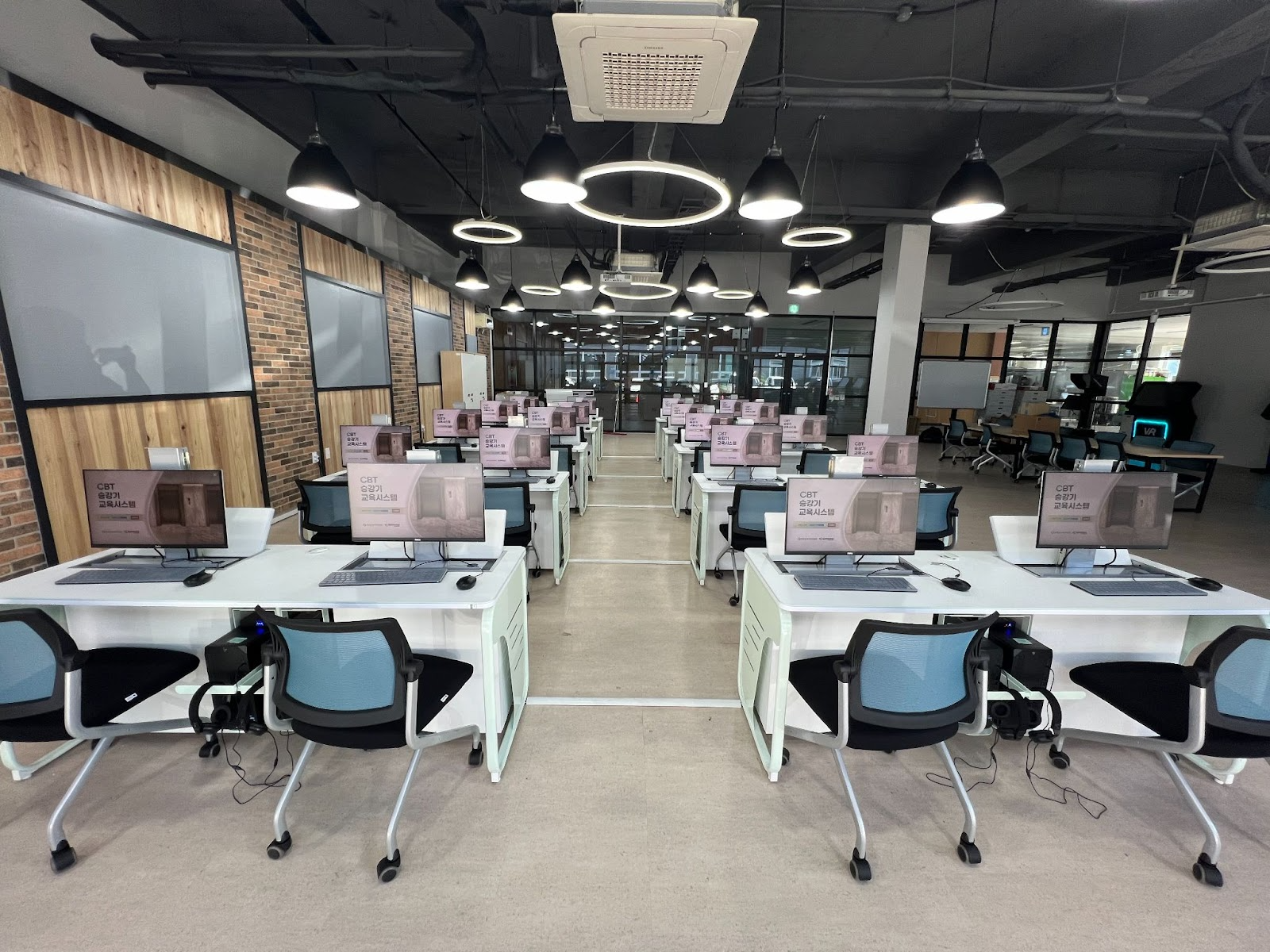

교육실의 각각의 PC에서 콘텐츠를 체험할 수 있도록 구축하였으며, 운영되고 있는 컴퓨터들은 모두 전자교탁, 체험관내 20대의 PC와 시스템과 연동되어 있어 개별 또는 전체로 CBT 체험자의 실시간 진행 상황을 확인하고 컴퓨터의 전원 관리제어와 콘텐츠 운영 및 관제가 가능합니다.

IMXR® MRL 엘리베이터 설치 CBT 특징

01.다국어 지원 :
한국어, 영어, 러시아어를 지원하여, 국내는 물론 해외 유학생들도 언어의 장벽 없이 콘텐츠를 학습할 수 있도록 설계되었습니다. 글로벌 학습 환경에 최적화되어, 다양한 국적의 학습자가 동일한 콘텐츠를 경험할 수 있습니다.

02. 직관적인 가상 네비게이션 :
사용자는 컴퓨터 기반의 VR 환경에서 360도 시야로 실습 공간을 자유롭게 탐색할 수 있으며, CBT 하단의 네비게이션을 통해 각 작업 위치로 손쉽게 이동할 수 있습니다. 총 112개의 부품과 22개의 공구가 정밀하게 모델링되어 있어, 각 공정별로 필요한 자재를 직접 선택하고 조립하면서 부품의 기능과 쓰임새를 자연스럽게 익힐 수 있습니다.

03. 정밀한 부품 및 공구 구현 :
실제 엘리베이터 설치 과정에서 사용되는 112개의 부품과 22개의 공구를 3D 모델로 구현하여, 현실감 있는 실습이 가능하도록 했습니다. 사용자는 각 요소를 다각도로 관찰하고 조작하며, 실제 조립 과정을 체험하듯 학습할 수 있습니다.

04. 풍부한 학습자료 연계 :
CBT 진행 중 언제든지 참고할 수 있는 PDF 매뉴얼과 동영상 자료가 함께 제공되어 학습의 깊이를 더합니다. 해당 자료는 한국승강기안전공단과 한국승강기대학교에서 직접 제작한 것으로, 이론과 실습의 유기적 연계를 통해 학습 효과를 극대화합니다. 콘텐츠 실행 중에도 별도의 창 이동 없이 자료를 확인할 수 있으며, 교수의 수업 시간 외에도 자율학습이 가능하도록 구성되어 있습니다.
